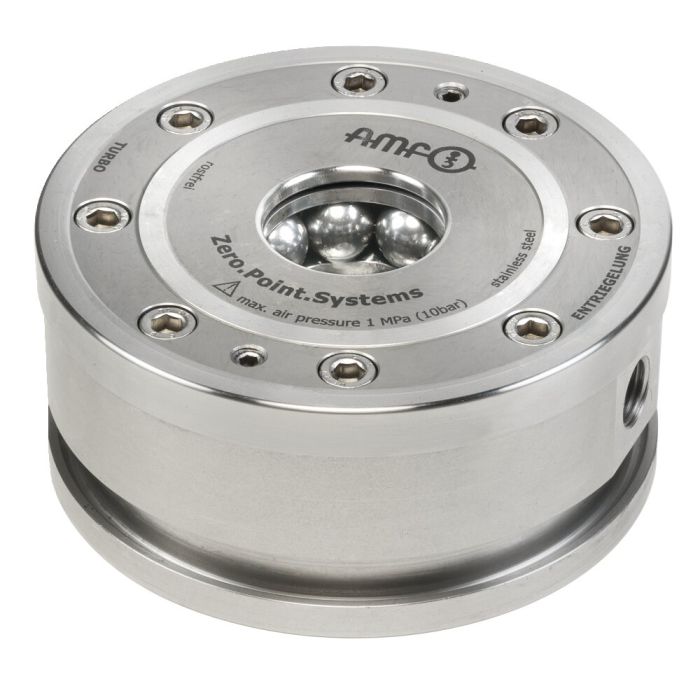

Módulo de fijación para instalación "Unitool

Aplicación:
Sistema de sujeción de punto cero en combinación con bridas de sujeción de gancho 6370ZB para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
El módulo de fijación para estructura presenta grandes fuerzas de sujeción, de alimentación y de cierre. Se abre de forma neumática (1) y se bloquea mecánicamente con fuerza de resorte. Para alcanzar las fuerzas de alimentación y de cierre indicadas se debe reajustar brevemente de forma neumática la tensión del módulo (Turbo) (2). Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa). Se recomienda utilizar el multiplicador de presión neumático n° 6370ZVL.
El módulo de fijación tiene dos conexiones:
1x apertura neumática (1) / 1 x reajuste de tensión neumático (Turbo) (2).
Utilice los módulos "Unitool" exclusivamente con módulos "Unitool" en una fijación.

* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
