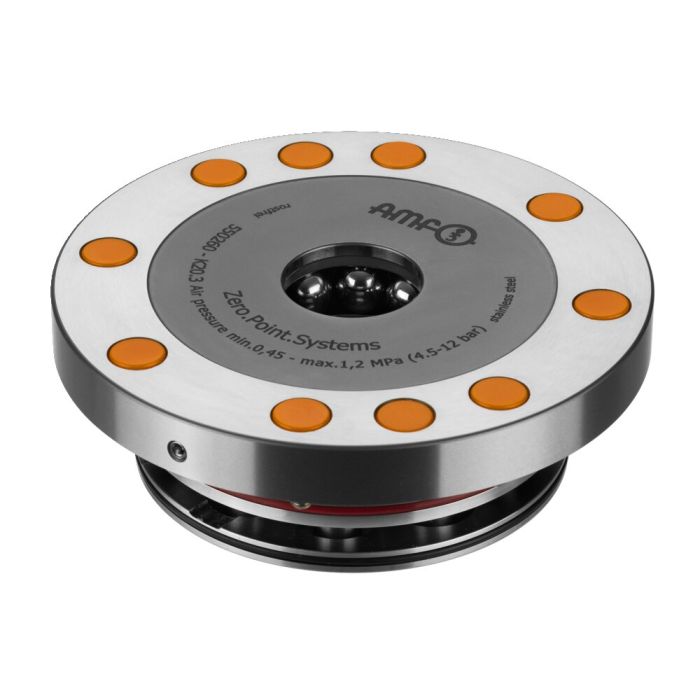

Módulo de fijación enroscable para soluciones de automatización
Acabado:
Soplado central, control de apoyo y control de enclavamiento y detección de perno de sujeción.
Aplicación:
Sistema de sujeción de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
Control de bloqueo: presión dinámica con el módulo de fijación enclavado, flujo con el módulo de sujeción abierto.
Control de apertura: presión dinámica con el módulo de fijación abierto, flujo con el módulo de fijación enclavado.
detección de perno de sujeción: presión dinámica con perno de sujeción existente, flujo cuando no existe un perno de sujeción.
control de apoyo a través de la función de soplado: presión dinámica con placa intercambiable colocada.
El módulo de fijación integrado se abre neumáticamente y se enclava mecánicamente mediante fuerza de resorte. Es posible desacoplar la tubería de presión en cualquier momento (el módulo está fijado sin presión).
El módulo de fijación dispone de seis conexiones:
1 = apertura neum.
3 = soplado neum.
4 = control neum. de apertura entrada
5 = ventilación
6 = control neum. de perno de sujeción entrada
8 = control neum. de enclavamiento entrada
* Tenga en cuenta, por favor, las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 550260 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 20 |
| Fuerza de sujeción [kN] | 55 |
| Fuerza de cierre/alimentación [kN] | 17 |
| Consulta de automatización | Control de bloqueo, Control de apertura, Control de apoyo, Detección del perno de sujeción |
