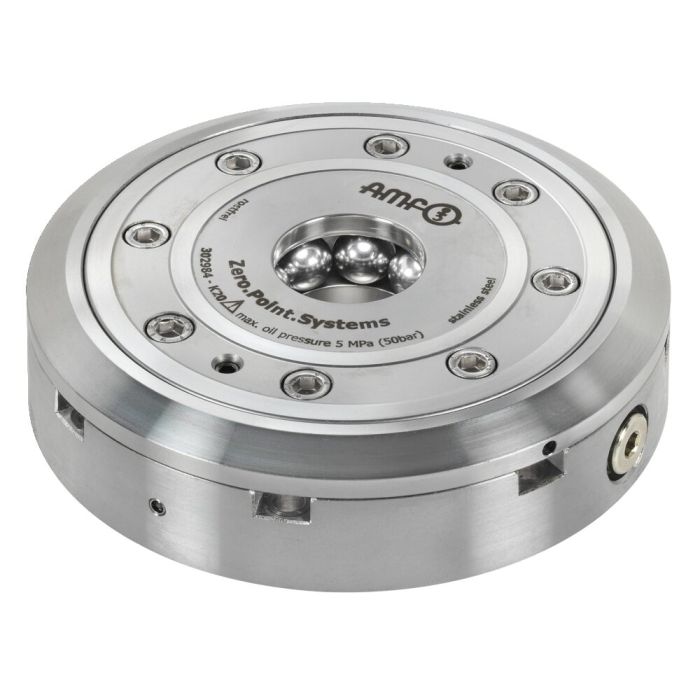

Módulo de fijación para instalación, versión con brida

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
La versión con brida permite un montaje más fácil en el cuerpo base. Se posiciona exactamente mediante la función de centrado. Se abre de forma neumática (1) y se bloquea mecánicamente con fuerza de resorte. Para alcanzar las fuerzas de alimentación y de cierre indicadas se debe reajustar brevemente de forma neumática la tensión (Turbo) (2). Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
Se recomienda utilizar el multiplicador de presión neumático n° 6370ZVL.
El módulo de fijación tiene dos conexiones:
1x apertura neumática (1) / 1 x reajuste de tensión neumático (Turbo) (2).

* Tenga en cuenta, por favor, las instrucciones de montaje.
