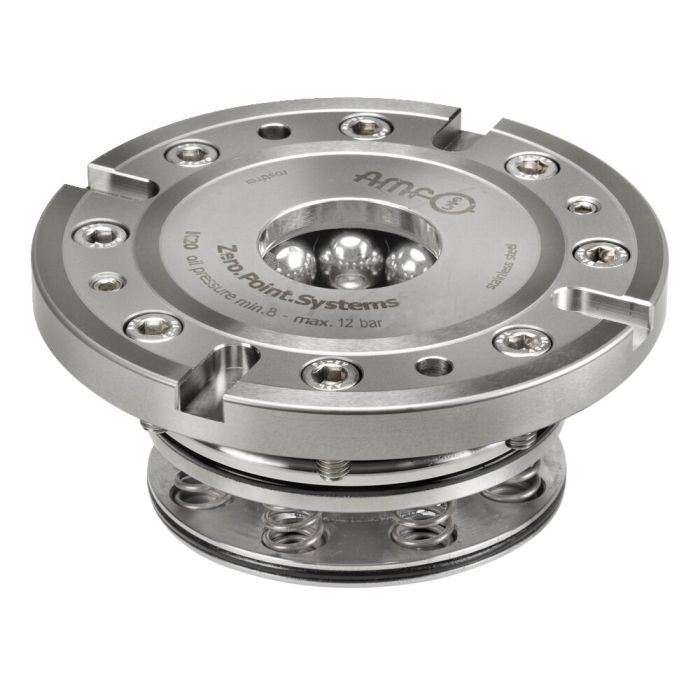

Módulo de fijación para instalación con indexación

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Con el módulo de fijación con indexación, la paleta está asegurada contra torsión, siendo posicionable cada 90° con exactitud.

Nota:
El módulo de fijación para instalación presenta grandes fuerzas de sujeción, de alimentación y de cierre. Se abre de forma neumática (1) y se bloquea mecánicamente con fuerza de resorte. Para alcanzar las fuerzas de alimentación y de cierre indicadas se debe reajustar brevemente de forma neumática la tensión del módulo (Turbo) (2). Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa). Se recomienda utilizar el multiplicador de presión neumático n° 6370ZVL.
El módulo de fijación con soplado y control de posición tiene tres conexiones:
1x apertura neumática (1) / 1 x reajuste de tensión neumático (Turbo) (2), 1x soplado neumático y control de posición (3). (El soplado neumático y el control de posición se pueden conectar opcionalmente).
* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
