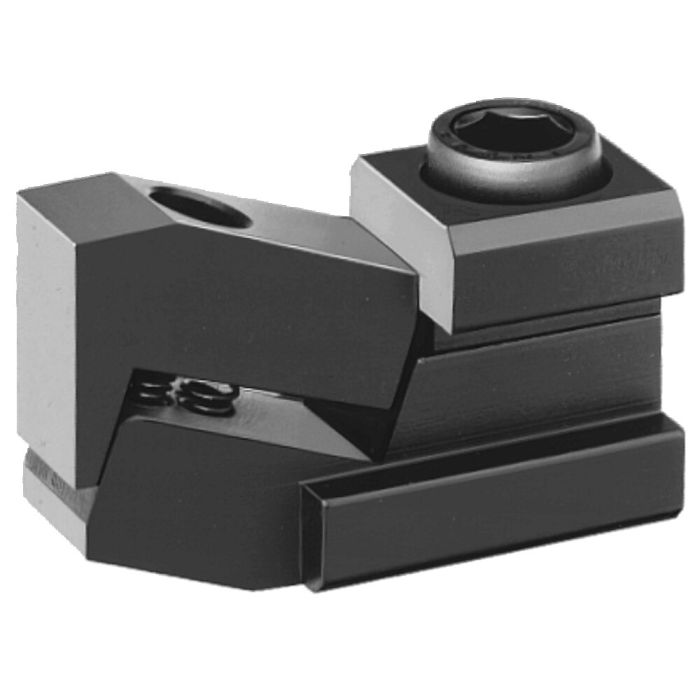

Mordazas planas modelo "Mini-Bulle"
Aplicación:
Con estas mordazas planas bonificadas se pueden fijar piezas extra-planas. Por su acción de cuña de la mordaza móvil la pieza es apretada hacia la mesa sólida y firmemente. La fuerza horizontal es ejercida por la mordaza móvil de la misma anchura de la ranura y se aprieta independientemente de manera que el operario puede efectuar la fijación sin riesgo de dañar la mesa.
Nota:
Hmin./Hmax.: depende de la profundidad de ranura, según DIN 650.
La pieza de fijación se puede rectificar en X mm. Así es posible alcanzar alturas de fijación más pequeñas.
Las fuerzas de sujeción F1 y F2 se alcanzan con un dimensionamiento y aprovechamiento óptimos del par de apriete máx. de los tornillos de fijación.
| Nº de pedido | 73080 |
|---|---|
| Tipo de producto | Mordazas de fijación bajas |
| Ranura [mm] | 22 |
