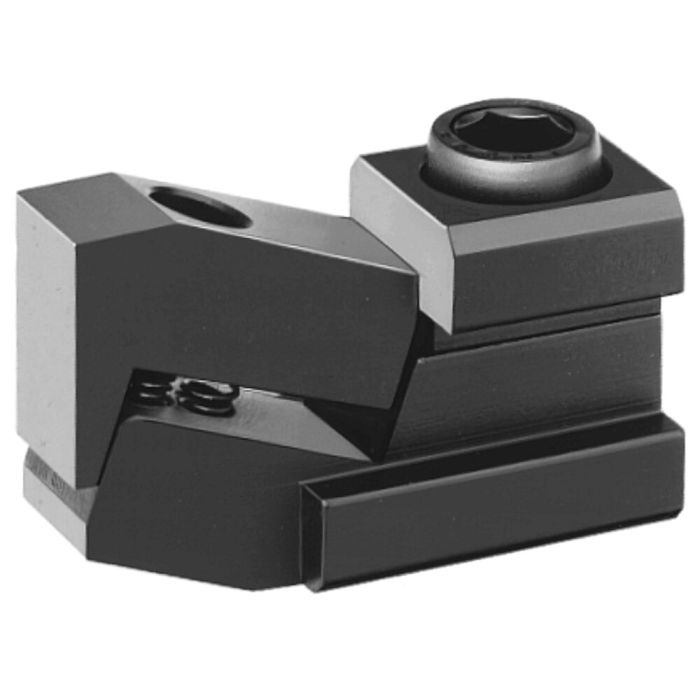

Mordazas planas modelo "Mini-Bulle"
Aplicación:
Con estas mordazas planas bonificadas se pueden fijar piezas extra-planas. Por su acción de cuña de la mordaza móvil la pieza es apretada hacia la mesa sólida y firmemente. La fuerza horizontal es ejercida por la mordaza móvil de la misma anchura de la ranura y se aprieta independientemente de manera que el operario puede efectuar la fijación sin riesgo de dañar la mesa.
Nota:
Hmin./Hmax.: depende de la profundidad de ranura, según DIN 650.
La pieza de fijación se puede rectificar en X mm. Así es posible alcanzar alturas de fijación más pequeñas.
Las fuerzas de sujeción F1 y F2 se alcanzan con un dimensionamiento y aprovechamiento óptimos del par de apriete máx. de los tornillos de fijación.
| Nº de pedido | 73114 |
|---|---|
| Tipo de producto | Mordazas de fijación bajas |
| Ranura [mm] | 16 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Mordazas de fijación bajas modelo "Bulle" Nr. 72975 Ranura 16 mm, fuerza de fijación verticalmente máx. 22 kN, fuerza de fijación baja máx. 0,9 kN
- Mordazas de fijación reforzadas, construcción plana Nr. 562016 Ranura 12-18 mm, fuerza de fijación verticalmente máx. 8-28 kN, fuerza de fijación baja máx. 1,2-4,2 kN
