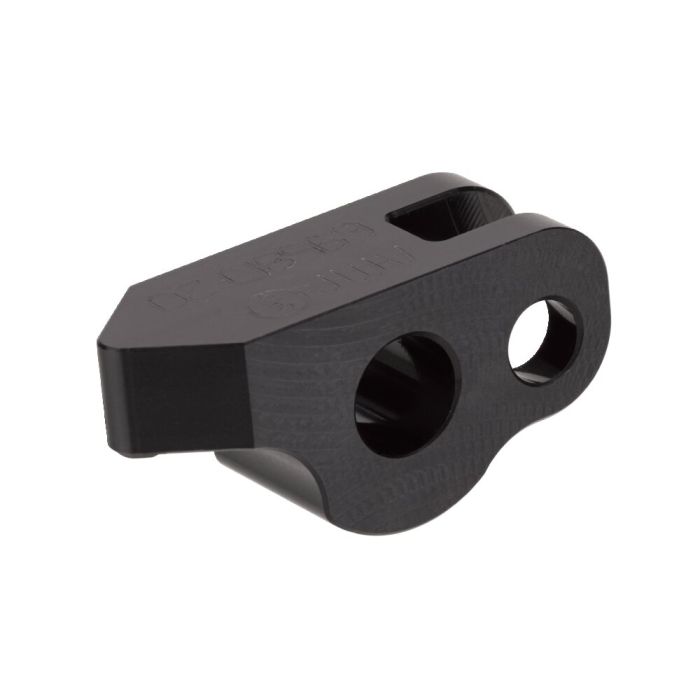

Palanca de sujeción

Para garra vertical núm. 6958DU y 6958DT, palanca de carga 25,5 mm, máx. fuerza de fijación 8,2 kN

Nº de pedido

326413

Nº de pedido	Artículo n°	Fuerza de fijación F1 a 100 bare [kN]s	Fuerza de sujeción F1 a 250 bar [kN]	b	C	ØD	ØE	G	k	L	N	N1	p	R	R1	Peso [g]
326215	6958D-16-04	1,3	3,3	12	18,0	8	6	90	8	38,0	5,0	4,5	12	2,0	5,0	31
326322	6958D-20-04	2,1	5,2	14	21,0	10	7	80	10	44,5	4,5	7,0	16	2,5	7,5	60
326413	6958D-25-04	2,6	8,2	17	25,5	12	9	80	11	53,5	7,0	7,0	20	3,0	7,5	94
327551	6958D-32-04	5,3	13,4	20	30,0	15	11	80	13	64,0	8,0	7,5	26	4,0	8,0	178
553428	6958D-12-04	0,7	1,8	10	15,0	6	4	90	7	30,5	5,0	3,4	10	1,5	4,0	19

Acabado:
Acero bonificado, templado y pavonado.

Aplicación:
Para garra vertical núm. 6958DU y 6958DT.

Nota:
Tenga siempre en cuenta la presión de fijación, las relaciones de palanca, el caudal y el peso del brazo de fijación.
