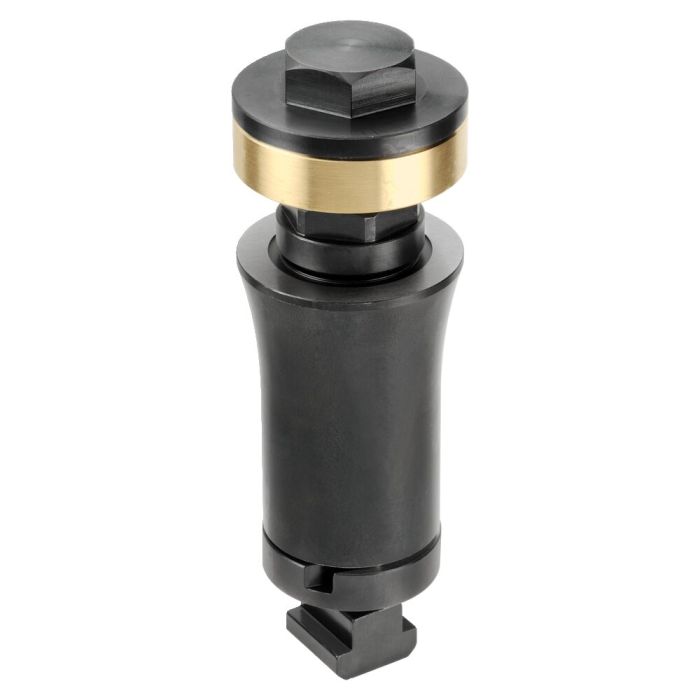

Perno de sujeción
Aplicación:
- Los pernos de sujeción se sujetan a la mesa de la máquina con un dado guía.
- El perno de sujeción se fija a la mesa de ranuras accionando la tuerca de compensación SW 27 mm.
- Se sujeta con el tornillo SW 27 de acero bonificado.
- Un anillo tensor de latón impide desperfectos en la pieza.
Nota:
- Apto para espesores de pieza de 8 a 40 mm
- Altura de soporte 80 mm
- Adicionalmente hay disponibles elementos intermedios de 25 mm y 50 mm para aumentar la altura de soporte.
Ventajas:
- Reducción de los costes de preparación gracias al ahorro de tiempo y elementos de preparación
- Uso óptimo de la mesa de máquina
- Fijación elevada de piezas lisas para colocar orificios, roscas y ranuras
| Nº de pedido | 568987 |
|---|---|
| Tipo de producto | Perno de sujeción |
| Altura mín. [mm] | 40 |
| Altura máx. [mm] | 72 |
