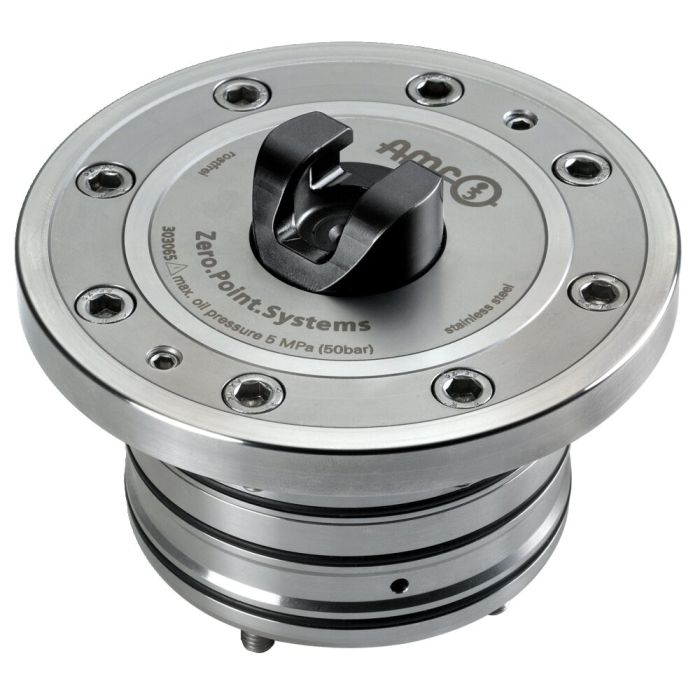

Module horizontal à cimblot d'accrochage

Description:
La version standard est proposée avec un mouvement d'entrée / de sortie du piston d'accrochage manuel (à la force des mains) ou hydraulique.
- Le vérin a un raccord : 1x ouverture hydr. (1) ;
- Le vérin avec mouvement de sortie hydraulique a trois raccords : 1x ouverture hydr. (1) ;
1x sortie hydr. du piston d'accrochage (5), 1x entrée hydr. du piston d'accrochage (4).

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux. Pour une intégration dans des équerres et cubes de fixation ou des colonnes de bridage. Le module à cimblot d’accrochage horizontal est utilisé pour pouvoir changer rapidement et facilement des dispositifs à l'aide du piston d'accrochage, manuellement, hydrauliquement ou avec un appareil de manutention.

Remarque:
Le module horizontal à cimblot d'accrochage se caractérise par des forces de maintien et de traction élevées. Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation du piston de verrouillage est possible après verrouillage (le module reste verrouillé sans pression). Le poids maximal par piston d'accrochage ne doit pas dépasser 5 kN à KH20 et 8 kN à KH40.

* Veuillez respecter la notice de montage.

Sur demande:
- Plan d'intégration
