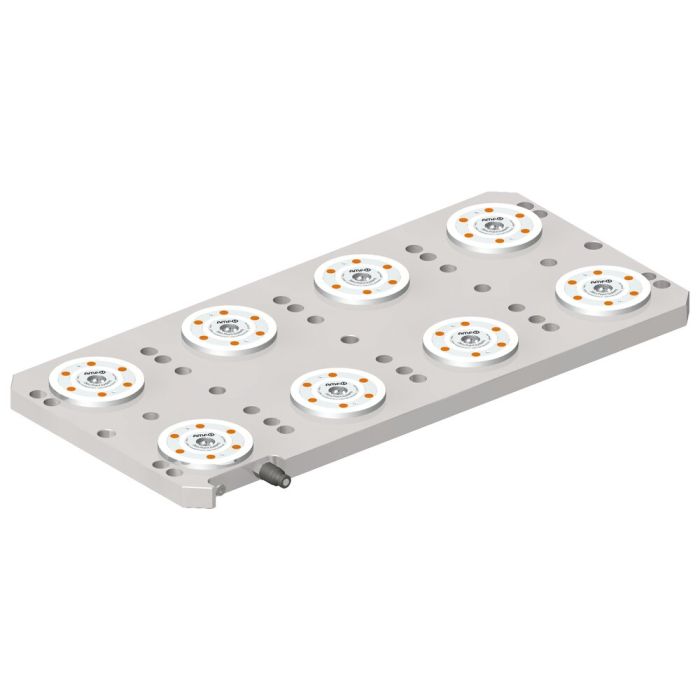

Station de bridage à 8 modules
Description:
Station de bridage hydraulique pour un temps de changement de séries optimisé sur des tables de machine avec une distance entre les rainures de 63, 100 et 125 mm. La fixation s'effectue à l'aide de vis à tête cylindrique M12. La plaque est dotée d'au moins deux trous de positionnement pour l'alignement.
L'entraxe des modules de serrage est de 200 mm. Le connecteur pour raccord rapide est prémonté et la fonction de soufflage intérieur intégrée peut être raccordée individuellement.
Remarque:
* Veuillez respecter la notice de montage.
Avantages:
Faible hauteur totale de seulement 36 mm.
| N° de commande | 427542 |
|---|---|
| Type de produit | Spannstation |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
