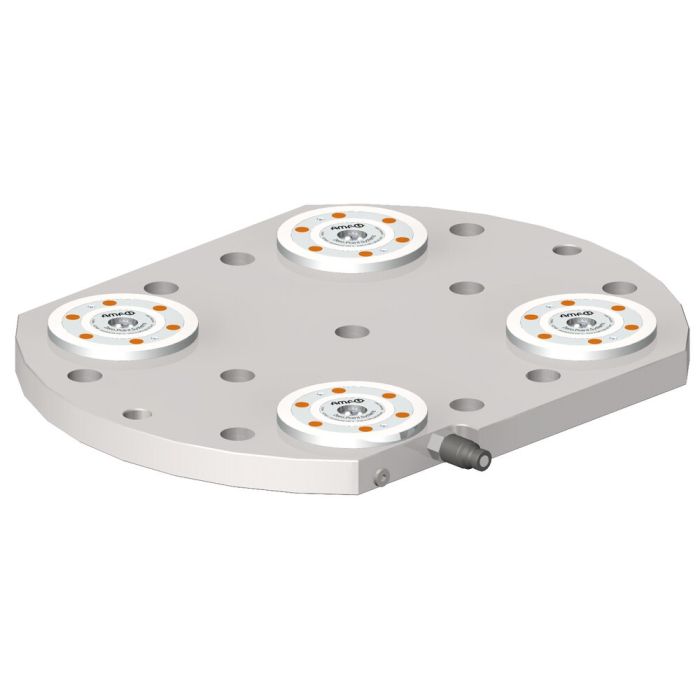

Station quadruple de serrage
Déverrouillage hydraulique, modèle KH10.2
N° de commande
427518
Description:
Station de bridage hydraulique pour un temps de changement de séries optimisé sur des tables de machine avec une distance entre les rainures de 80 mm. La fixation s'effectue à l'aide de vis à tête cylindrique M16. La plaque est dotée d'au moins deux trous de positionnement pour l'alignement.
L'entraxe des modules de serrage est de 240 mm. Le connecteur pour raccord rapide est prémonté et la fonction de soufflage intérieur intégrée peut être raccordée individuellement.
Utilisation:
Par ex. pour Mazak Variaxis 500
Remarque:
* Veuillez respecter la notice de montage.
Avantages:
Faible hauteur totale de seulement 36 mm.
| N° de commande | 427518 |
|---|---|
| Type de produit | Stations de serrage |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
Accessoires adaptés
- Tirette de serrage taille 10 pour vis de tirette M10 Nr. 554936 Pour modules de serrage taille 10, tirette de centrage
- Capuchons de recouvrement pour palettes de serrage Nr. 430165 Pour alésages cylindriques et trous de positionnement dans les stations de bridage, modèle M12
- Flexible hydraulique Nr. 558008 Pour les espaces restreints étroits ou en cas de faible rayon de courbure, pression de service dynamique max. à +50 °C 375 bars
Produits similaires
- Console de serrage à 2 modules Nr. 427682 Déverrouillage hydraulique, pour un temps de rééquipement optimisé sur les stations de serrage KH10.2, hauteur 26 mm
