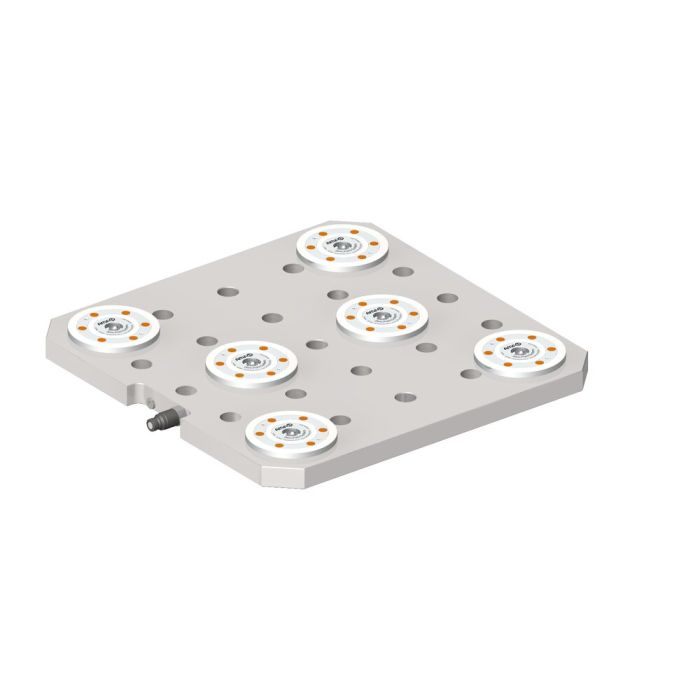

Station sextuple de serrage
Déverrouillage hydraulique, modèle KH10.2
N° de commande
427625
Description:
Station de bridage hydraulique pour un temps de changement de séries optimisé sur des tables de machine avec une distance entre les rainures de 100 mm. La fixation s'effectue à l'aide de vis à tête cylindrique M16. La plaque est dotée d'au moins deux trous de positionnement pour l'alignement.
Le connecteur pour raccord rapide est prémonté et la fonction de soufflage intérieur intégrée peut être raccordée individuellement.
Remarque:
* Veuillez respecter la notice de montage.
Avantages:
Faible hauteur totale de seulement 36 mm.
| N° de commande | 427625 |
|---|---|
| Type de produit | Spannstation |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 25 |
| Force de traction [kN] | 10 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Tirette de serrage taille 10 pour vis de tirette M10 Nr. 554936 Pour modules de serrage taille 10, tirette de centrage
- Capuchons de recouvrement pour palettes de serrage Nr. 430165 Pour alésages cylindriques et trous de positionnement dans les stations de bridage, modèle M12
-
-
-
