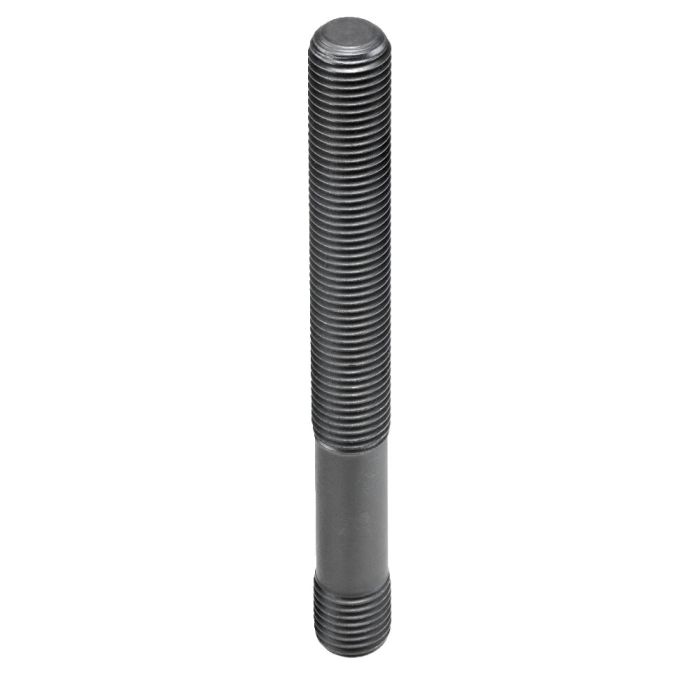

Studs for nuts and T-slots

Order no.	D x L	Strength class	B1	b2	Packaging unit	Weight [g]
81257	M 8x 40	10,9	11	20	100	10
81273	M 8x 80 *	10,9	11	50	50	25
81299	M10x 50	10,9	13	25	50	25
81315	M10x125	10,9	13	75	25	62
81331	M12x 63 *	10,9	15	32	25	45
81349	M12x100 *	10,9	15	63	50	70
81372	M14x 63 *	8,8	17	32	25	80
81380	M14x100 *	8,8	17	63	25	90
81398	M14x160 *	8,8	17	100	25	150
81414	M16x 80 *	8,8	19	50	25	105
81422	M16x125 *	8,8	19	75	25	160
81471	M18x200 *	8,8	23	125	-	320
81489	M18x250 *	8,8	23	150	-	400
81513	M20x200	8,8	27	125	-	410
81521	M20x250 *	8,8	27	160	-	510
81539	M22x160 *	8,8	31	100	-	430
81570	M24x160	8,8	35	100	-	470
81596	M24x250	8,8	35	160	-	730
81612	M30x200 *	8,8	43	125	-	950
81620	M30x315	8,8	43	190	-	1490
81638	M30x500	8,8	43	315	-	2360
81646	M30x700 *	8,8	43	400	-	3300
81653	M36x200 *	8,8	51	125	-	1340
81661	M30x1000 *	8,8	43	400	-	4700
81679	M36x500 *	8,8	51	315	-	3450
81695	M27x125 *	8,8	39	56	-	485
81703	M27x200 *	8,8	39	125	-	770
81711	M27x315 *	8,8	39	190	-	1110
84467	M14x80 *	8,8	17	50	25	85
84475	M14x125 *	8,8	17	75	25	120
84756	M 8x125 *	10,9	11	75	50	36
84772	M 6x 32 *	10,9	9	16	50	8
84780	M 6x 50	10,9	9	30	50	11
84798	M 6x 80	10,9	9	50	50	18
84806	M 8x 63	10,9	11	40	50	20
84814	M 8x100	10,9	11	63	50	30
84822	M 8x160 *	10,9	11	100	50	45
84830	M10x 80	10,9	13	50	50	40
84848	M10x200	10,9	13	125	-	100
84855	M12x 50	10,9	15	25	25	37
84863	M12x 80	10,9	15	50	50	55
84871	M12x125	10,9	15	75	25	90
84889	M12x200 *	10,9	15	125	-	140
84897	M14x250 *	8,8	17	160	-	240
84905	M16x 63	8,8	19	32	25	85
84913	M16x100	8,8	19	63	25	130
84921	M16x160	8,8	19	100	25	218
84939	M16x250	8,8	19	160	-	325
84947	M18x 80 *	8,8	23	50	25	130
84954	M18x125 *	8,8	23	75	25	200
84962	M18x315 *	8,8	23	180	-	500
84970	M20x 80	8,8	27	32	-	185
84988	M20x125	8,8	27	70	-	255
84996	M20x315	8,8	27	190	-	640
85001	M20x500 *	8,8	27	315	-	1020
85019	M22x100 *	8,8	31	45	-	270
85027	M22x400 *	8,8	31	250	-	1070
85035	M24x100	8,8	35	45	-	290
85043	M24x400	8,8	35	250	-	1160
85050	M24x630 *	8,8	35	315	-	1860
85068	M30x125	8,8	43	56	-	590
85076	M36x160	8,8	51	80	-	1100
85084	M36x250	8,8	51	160	-	1710
85092	M36x400	8,8	51	250	-	2700
85472	M16x500 *	8,8	19	315	-	650
85480	M12x160 *	10,9	15	100	25	113
85498	M16x200 *	8,8	19	125	-	280
85506	M20x160 *	8,8	27	100	-	330
85514	M24x200 *	8,8	35	125	-	580
85522	M 6x 63 *	10,9	9	40	50	14
85548	M16x315 *	8,8	19	190	-	425
85555	M36x315 *	8,8	51	190	-	2150
85563	M24x125 *	8,8	35	70	-	380
85589	M42x315 *	8,8	59	190	-	2950
85928	M10x160 *	10,9	13	100	50	80
85977	M20x400 *	8,8	27	250	-	815
86009	M24x315 *	8,8	35	190	-	920
86025	M24x500 *	8,8	35	315	-	1460
86041	M10x100 *	10,9	13	75	50	50
86546	M 6x 40 *	10,9	9	20	50	9
86553	M14x200 *	8,8	17	125	-	195
86561	M18x160 *	8,8	23	100	-	255
86579	M22x200 *	8,8	31	125	-	500
86587	M27x400 *	8,8	39	250	-	1535
86595	M22x315 *	8,8	31	190	-	790

Details

Advantage:
- higher strength class compared to IN 6379

Benefits of thread rolling:
- no interrupted fibre orientation
- reduced notch sensitivity
- very good roughness values on the thread flanks and in the base radius

Technical specifications

More Information
Order no.	86579
Product type	Studs for nuts
Thread [M]	22
Length [mm]	200
Strength class	8.8
