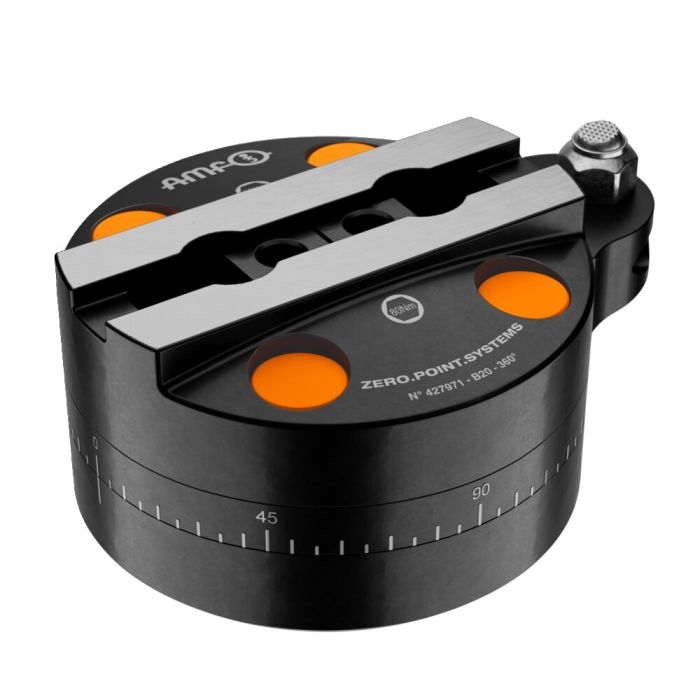

Adaptador giratorio
Aplicación:
El adaptador giratorio sirve para adaptar elementos de sujeción del catálogo "Elementos mecánicos de fijación" al sistema modular de AMF. Esto permite realizar la primera sujeción de una pieza mediante el sistema modular. Esto incluye los elementos de sujeción 6472 grapa lateral sin tracción hacia abajo, 7600 grapa de fuerza, 6498-12 grapa lateral, 6417-80 perno de sujeción y 6418 elemento de apoyo.
Características:
El adaptador puede girarse 360°, lo que facilita su ajuste e instalación en la mesa de la máquina. Un tornillo de apoyo integrado sirve de apoyo de la pieza.
Nota:
Los tornillos de sujeción están incluidos en el volumen de suministro.
Para atornillar el adaptador giratorio en los elementos intermedios 6210Z y 6210IZ, utilice el adaptador 6210AZ.
Ventajas:
Sujeción sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente indicado para ajustar piezas a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 569366 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Mecánico |
| Tamaño módulo de fijación | 10 |
