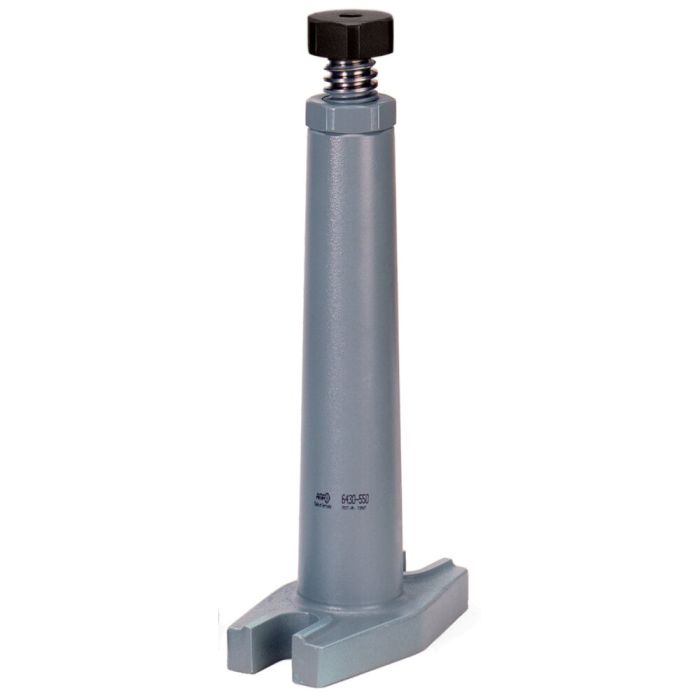

Calzo de altura variable rápida y sin escalones, con contratuerca
Tamaño 550, agujero de centraje Ø12 mm, altura 320-500 mm, fuerza de sujeción máx. 25 kN, anchura 90 mm, longitud 160 mm
Nº de pedido
72587
Nota:
Empleando las bridas DIN 6315B, 6315C y 6315GN desde una anchura de la ranura de 26 mm aconsejamos por razones de seguridad el acoplamiento fijador nº 6443. Los suplementos adecuados para el calzo nº 6430 son los nº 6440, 6441 y 6442, 6443 y 6445.
¡No ajustar el calzo de rosca bajo carga!
| Nº de pedido | 72587 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 320 |
| Altura máx. [mm] | 550 |
| Fuerza de apoyo máx. [kN] | 25 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
Accesorios adecuados
- Tensores de ranuras T, completo Nr. 81166 Clase de resistencia 8.8, rosca M30, ranura 36 mm, longitud 500 mm
- Brida de extremo achaflanado Nr. 70623 Para tornillo de fijación métr M30 y pulgadas 1 1/4, longitud 315 mm
