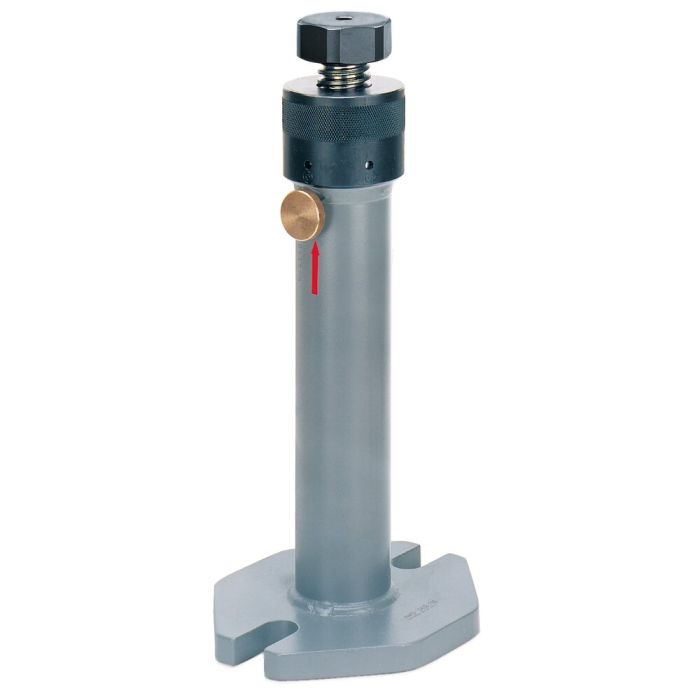

Calzo de rosca, ajuste rápido
Aplicación:
Este calzo permite una regulación rápida y un ajuste continuo en toda la altura.
Suplementos adecuados: n° 6440, 6441, 6443, 6445 y 6442G.
Nota:
- Sujetar husillo, máx. 6 kg
- Soltar el tornillo de fijación
- Girar el tornillo de accionamiento para soltar el husillo
- Ajustar la altura
-Girar el tornillo de accionamiento para fijar el husillo
- Asegurar el husillo con tornillo de fijación
¡No ajustar el calzo bajo carga!
Ventajas:
- Rosca M10 en la parte superior del husillo para fijar piezas superpuestas.
- Se pueden alcanzar alturas de sujeción superiores mediante montaje con 6442G y n° 6415.
- Placa base con agujeros longitudinales cerrados para fijación en la mesa de la máquina.
| Nº de pedido | 75713 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 450 |
| Altura máx. [mm] | 710 |
| Fuerza de apoyo máx. [kN] | 40 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Tensores de ranuras T, completo Nr. 81091 Clase de resistencia 8.8, rosca M24, ranura 28 mm, longitud 100 mm
- Tensores de ranuras T, completo Nr. 81166 Clase de resistencia 8.8, rosca M30, ranura 36 mm, longitud 500 mm
- Brida de extremo achaflanado Nr. 70623 Para tornillo de fijación métr M30 y pulgadas 1 1/4, longitud 315 mm
- Calzo de altura variable rápida y sin escalones, con contratuerca Nr. 72587 Tamaño 550, agujero de centraje Ø12 mm, altura 320-500 mm, fuerza de sujeción máx. 25 kN, anchura 90 mm, longitud 160 mm
- Calzo de tornillo pesado Nr. 72652 Tamaño 750, agujero de centraje D12 / M10, altura 430-750 mm, anchura 190 mm, longitud 220 mm
