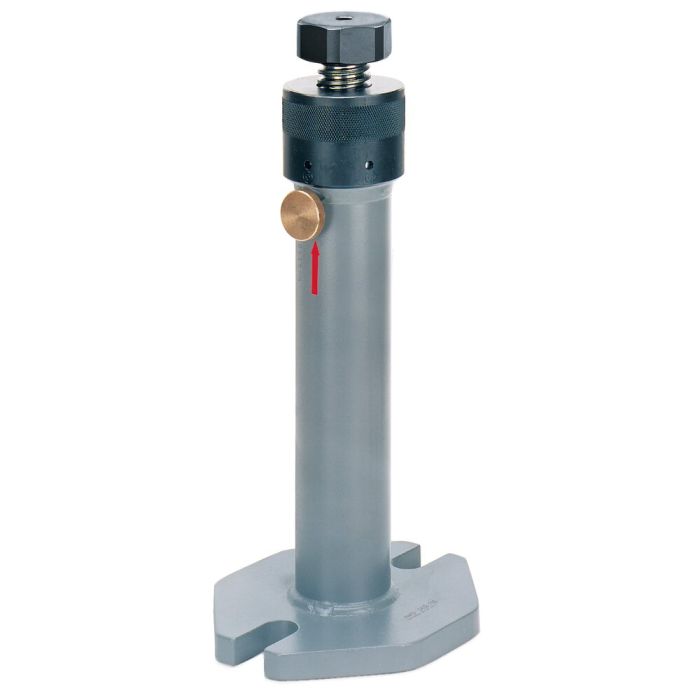

Calzo de rosca, ajuste rápido
Aplicación:
Este calzo permite una regulación rápida y un ajuste continuo en toda la altura.
Suplementos adecuados: n° 6440, 6441, 6443, 6445 y 6442G.
Nota:
- Sujetar husillo, máx. 6 kg
- Soltar el tornillo de fijación
- Girar el tornillo de accionamiento para soltar el husillo
- Ajustar la altura
-Girar el tornillo de accionamiento para fijar el husillo
- Asegurar el husillo con tornillo de fijación
¡No ajustar el calzo bajo carga!
Ventajas:
- Rosca M10 en la parte superior del husillo para fijar piezas superpuestas.
- Se pueden alcanzar alturas de sujeción superiores mediante montaje con 6442G y n° 6415.
- Placa base con agujeros longitudinales cerrados para fijación en la mesa de la máquina.
| Nº de pedido | 75721 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 710 |
| Altura máx. [mm] | 1250 |
| Fuerza de apoyo máx. [kN] | 30 |
