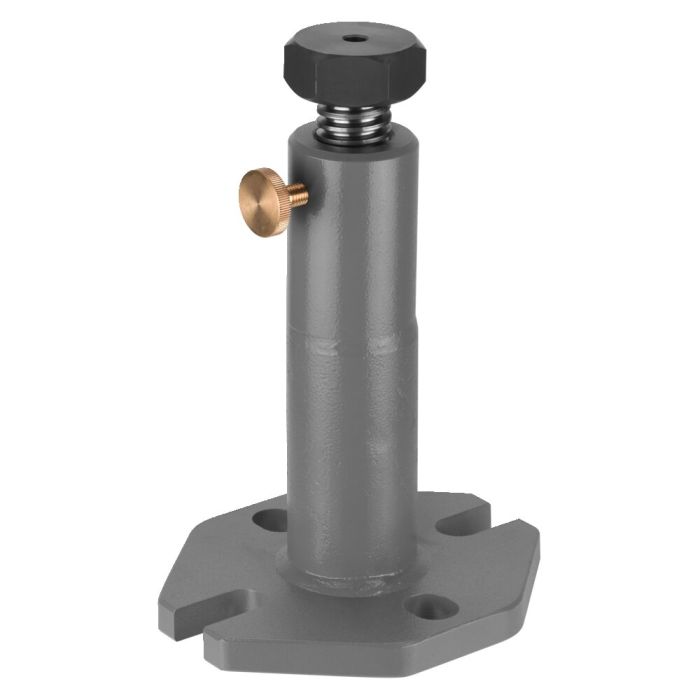

Calzo de tornillo pesado
Nota:
Al usar bridas DIN 6315B, 6315C y 6315GN a partir de una anchura de ranura de 26 mm recomendamos por razones de seguridad el suplemento de fijación n° 6443. Los suplementos adecuados para el calzo n° 6435S son los n° 6440, 6441, 6442, 6443, 6445 y 6442G.
¡No ajustar el calzo de rosca bajo carga!
Ventajas:
- Rosca M10 en la parte superior del husillo para fijar piezas superpuestas.
- Se pueden alcanzar alturas de sujeción superiores mediante montaje con n.° 6442G y n.° 6415.
- Placa base con agujeros longitudinales cerrados para fijación en la mesa de la máquina. Por tanto, puede usarse también para tareas de sujeción rotativas.
| Nº de pedido | 72645 |
|---|---|
| Tipo de producto | Calzos de rosca |
| Altura mín. [mm] | 290 |
| Altura máx. [mm] | 470 |
| Fuerza de apoyo máx. [kN] | 60 |
