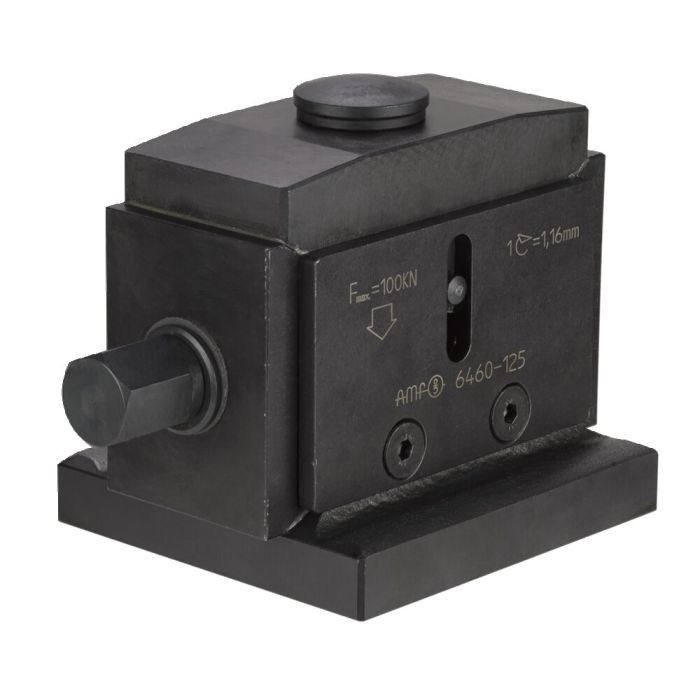

Cuña de alineación "Hércules" (cuña de elevación)
Aplicación:
El mecanizado preciso de las superficies de la cuña permite ajustarla con suavidad y con una precisión mayor a 1/10 mm. El doble efecto de la cuña permite una carrera vertical grande y exacta sin desplazamientos laterales. La cuña de elevación es especialmente apropiada como apoyo para el trazado y la mecanización de piezas especialmente pesadas de fundición o forja en grandes máquinas. La cuña de alineación "Herkules" tiene un agujero de centraje adicional en su base.
Nota:
Los suplementos adecuados para la cuña de alineación n° 6460 son los n° 6440, 6440G, 6441 y 6442.
Todos los tamaños con borde de sujeción lateral para la fijación en la mesa de la máquina.
En el tamaño 63 puede desmontarse la plataforma base para alcanzar Hmin.
Ventajas:
Para los tamaños 125 y 190, el accesorio 6440G puede enroscarse de forma imperdible.
*H/U = Variación de altura en cada giro.
| Nº de pedido | 72777 |
|---|---|
| Tipo de producto | Cuña de alineación |
| Altura mín. [mm] | 50 |
| Altura máx. [mm] | 68 |
| Fuerza de apoyo máx. [kN] | 40 |
