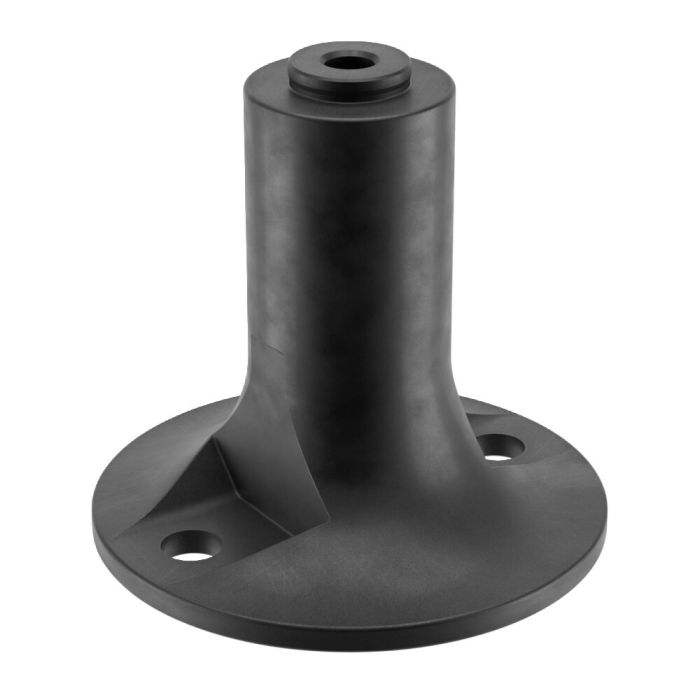

Elemento de apoyo, regulable ± 5 mm
Aplicación:
Con el elemento de apoyo se pueden alojar piezas en el orificio del perno de sujeción, según el tamaño (10 o 20) y fijarlas en un elemento principal o intermedio.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en 5 lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.
Nota:
En el volumen de suministro se incluyen dos tornillos de sujeción y un perno roscado.
Números de pedido de los casquillos de centrado
- Ø15: N° de pedido 535732
- Ø16: N° de pedido 78006
- Ø22: N° de pedido 78238
Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
| Nº de pedido | 532390 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Mecánico, Hidráulico, Neumático |
| Tamaño módulo de fijación | 10 |
