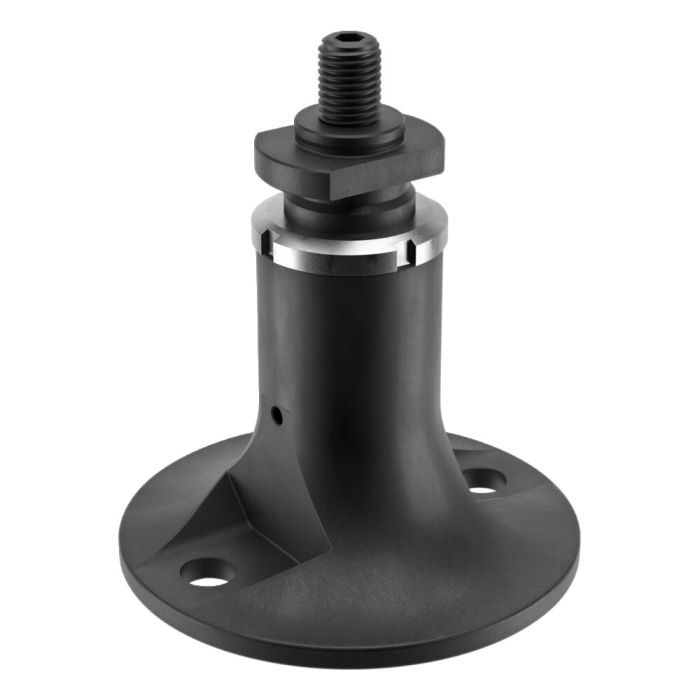

Elemento de apoyo, regulable ± 5 mm
Aplicación:
Con el elemento de apoyo se pueden alojar piezas en el orificio del perno de sujeción, según el tamaño (10 o 20) y fijarlas en un elemento principal o intermedio. La posibilidad de regulación y de bloqueo permite adaptar el elemento de apoyo de forma gradual ± 5 mm al contorno de la pieza.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en 5 lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.
Nota:
Order numbers for the centering sleeves:
- Ø15: Order no. 535732
- Ø16: Order no. 78006
- Ø22: Order no. 78238
Ventajas:
Simple, quick and flexible clamping of complex workpiece contours on the machine table. Especially suitable for levelling workpieces or clamping fixtures at the necessary machine heights in the machine tool and for the reliable clamping of same.
| Nº de pedido | 532416 |
|---|---|
| Tipo de producto | Sistema modular de sujeción del punto cero |
| Modo de funcionamiento | Mecánico, Hidráulico, Neumático |
| Tamaño módulo de fijación | 10 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Perno de sujeción tamaño 10 para tornillo de retención M8 Nr. 303610 Para módulos de fijación tamaño 10, perno de sujeción de punto cero
