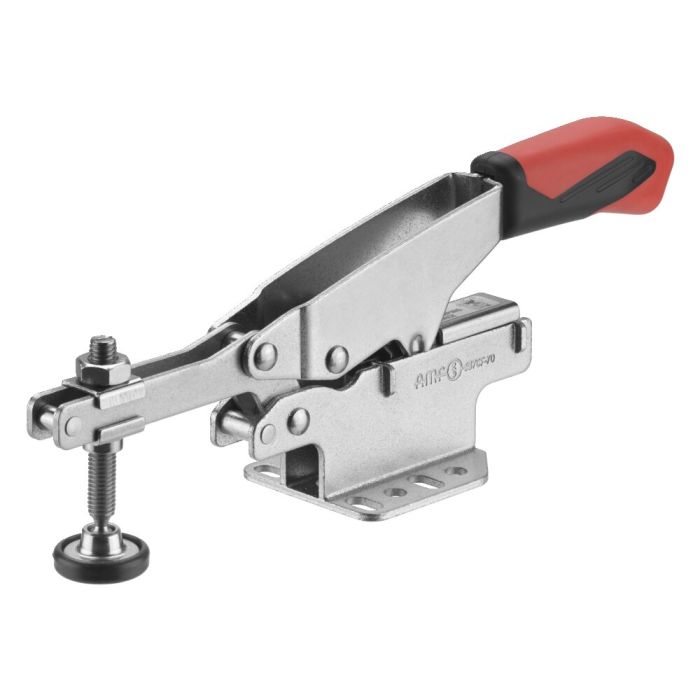

Grapa rápida horizontal con altura de sujeción variable

Con brazo soporte abierto y pie horizontal, tamaño 20, fuerza de fijación máx. 2 kN, compensación de altura máx. 35 mm

Nº de pedido

560895

Nº de pedido	Tamaño	F1 [kN]	Compensación automática de altura S [mm]	Compensación de altura máxima [mm]	Tornillo de apriete	Peso [g]
560895	20	2	20	35	M6 x 49	345
560896	50	3	35	40	M8 x 50	520
560897	70	3	35	60	M8 x 66	575
