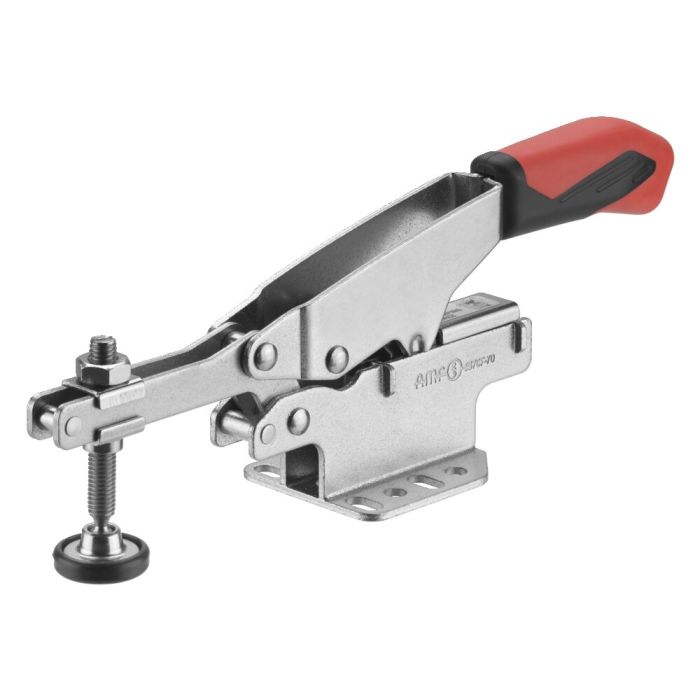

Grapa rápida horizontal con altura de sujeción variable

Con brazo soporte abierto y pie horizontal, tamaño 50, fuerza de fijación máx. 3 kN, compensación de altura máx. 40 mm

Nº de pedido

560896

Nº de pedido	Tamaño	F1 [kN]	Compensación automática de altura S [mm]	Compensación de altura máxima [mm]	Tornillo de apriete	Peso [g]
560895	20	2	20	35	M6 x 49	345
560896	50	3	35	40	M8 x 50	520
560897	70	3	35	60	M8 x 66	575

CAD

Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.

Zona	Idioma	Nombre del archivo	Tipo	Tamaño del archivo

Para descargas generales, como catálogos y folletos, haga clic aquí.

Productos similares

Grapa rápida horizontal con empuñadura roja Nr. 93005 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,4 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida con desplazamiento axial con anchura de sujeción variable Nr. 560904 Con base horizontal, tamaño 15, fuerza de fijación máx. 2 kN, compensación de carrera máx. 25 mm

Añadir a la Lista de Deseos Añadir para comparar

Su precio:

Nº de pedido	A	b	C	C1	D	D1	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L	L1	m	M1	N	p	α
560895	6,1	63	26	-	5,5	5,5	22	26	27	70	121	-7	11	10	5,3	12,7	184	26 - 32	28	42,5	45	82 °
560896	8,4	104	25,4	25,4	6,5	6,5	35,2	22,2	23	72	174	-8,9	1,5	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
560897	8,5	104	25,4	25,4	6,5	6,5	35	50	41	90	174	-6,6	19,7	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
