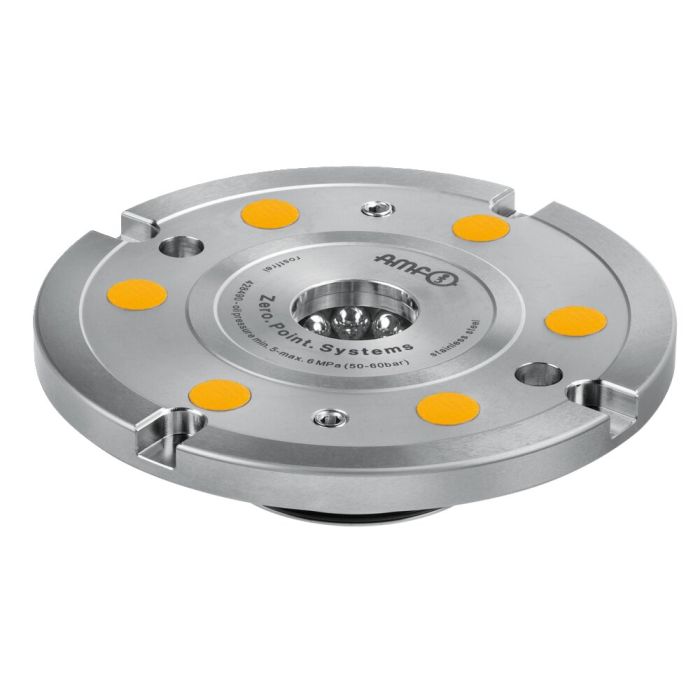

Módulo de fijación enroscable con indexación

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Con el módulo de fijación con indexación, la paleta está asegurada contra torsión, siendo posicionable cada 90° con exactitud.

Nota:
El módulo de fijación para instalación KH10.2 con indexación cuádruple se abre mediante la bomba hidroneumática, nº de pedido 426569, con una presión neumática de entrada de 5 bar.
El módulo de fijación tiene elevadas fuerzas de sujeción, de alimentación y de cierre. Se abre hidráulicamente (1) y se cierra mecánicamente mediante fuerza de resorte. Es posible desacoplar las tuberías de presión en cualquier momento (el módulo está fijado sin presión).
El módulo de fijación con soplado y control de posición tiene dos conexiones: 1x apertura hidr. (1), 1x neum. Función de soplado y control de posición (3). (El soplado neumático y el control de posición se pueden conectar opcionalmente).
* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
