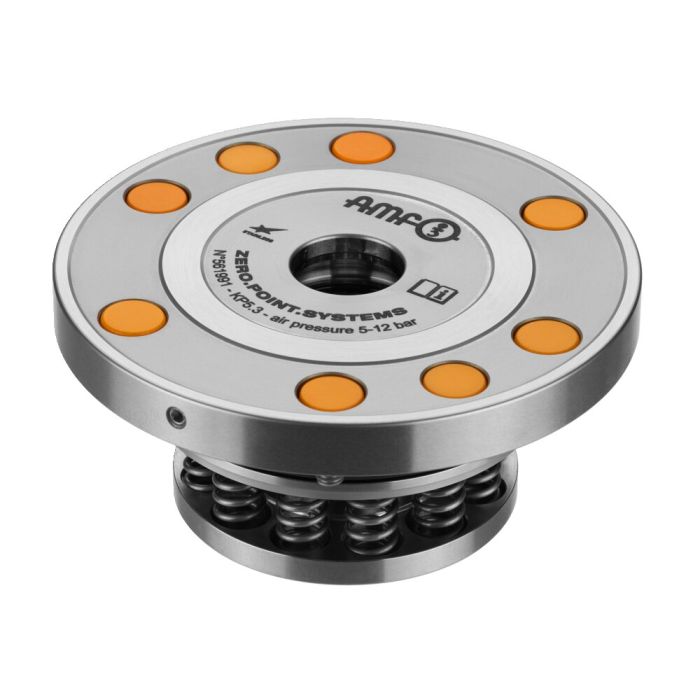

Módulo de fijación enroscable para soluciones de automatización
Acabado:
Soplado central, control de apoyo y control de apertura y enclavamiento.
Aplicación:
Sistema de sujeción de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
Control de bloqueo: presión dinámica con el módulo de sujeción enclavado, flujo con el módulo de sujeción abierto.
Control de apertura: presión dinámica con el módulo de sujeción abierto, flujo con el módulo de sujeción bloqueado. Control de apoyo a través de la función de soplado: presión dinámica con placa intercambiable apoyada.
El módulo de sujeción integrado se abre neumáticamente y se bloquea mecánicamente mediante fuerza de resorte. Es posible desacoplar el conducto de presión en cualquier momento (el módulo está fijado sin presión).
El módulo de sujeción dispone de cinco conexiones:
1 = apertura neum.
3 = soplado neum.
4 = control neum. de apertura entrada
5 = ventilación
8 = control neum. de enclavamiento entrada
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 561991 |
|---|---|
| Tipo de producto | Einbau-Spannmodul |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 5 |
| Fuerza de sujeción [kN] | 13 |
| Fuerza de cierre/alimentación [kN] | 1.5 |
| Consulta de automatización | Verriergelungskontrolle, Control de apertura, Control de apoyo |
