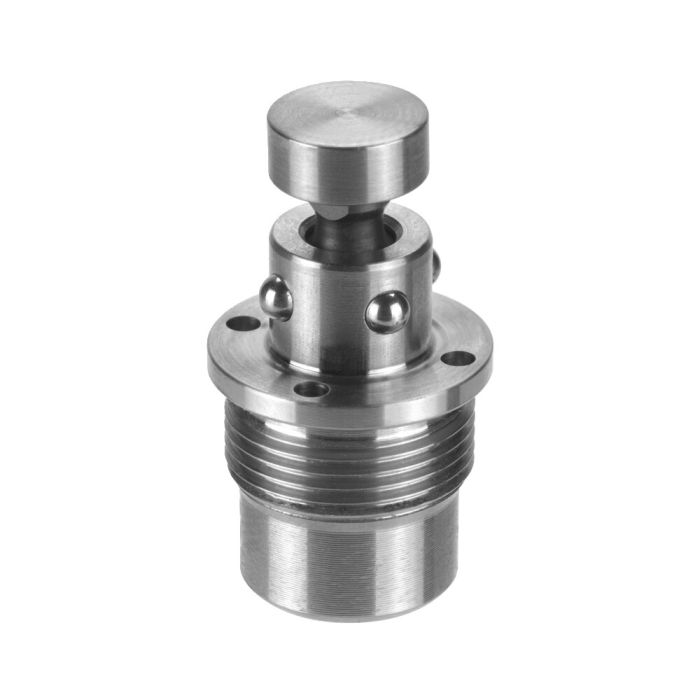

Módulo de fijación, mecánico, versión roscada
Aplicación:
Sistema mecánico de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado sin arranque de material.
Nota:
El sistema mecánico de sujeción de punto cero se abre pulsando con la mano el botón de accionamiento. El bloqueo se realiza mecánicamente mediante fuerza de resorte. Para ello no es necesaria una herramienta.
La superficie de apoyo, que se atornilla el módulo de fijación, sirve como placa base.
Un perno de activación prolongado, con una altura de 20 mm está disponible bajo el número de pedido 561391.
La herramienta de montaje adecuada está disponible bajo el número de pedido 559439.
Números de pedido de los casquillos de sujeción: 559092 y 559093.
* Tenga en cuenta, por favor, las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 559090 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Mecánico |
| Tamaño módulo de fijación | 250/251 |
| Fuerza de sujeción [kN] | 1 |
| Fuerza de cierre/alimentación [kN] | 0.1 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
