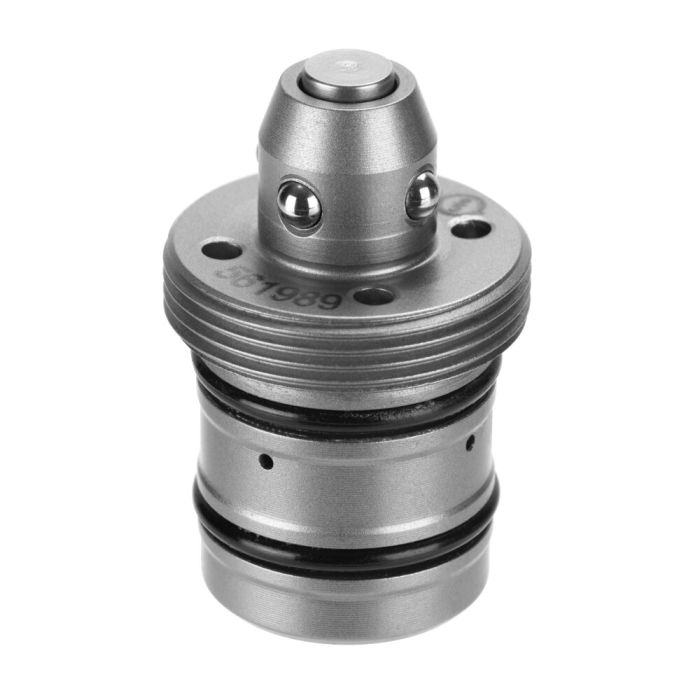

Módulo de fijación, versión roscada
Aplicación:
Sistema neumático de sujeción de punto cero para la sujeción con optimización del tiempo de preparación durante el mecanizado sin arranque de material. Ideal para aplicaciones en el ámbito de automatización de transferencias, debido a que no existe un contorno de colisión en el lado inferior de la placa intercambiable.
Nota:
El sistema de sujeción Zero-Point se abre neumáticamente (1) y se cierra mecánicamente mediante la fuerza de resorte. Es posible desacoplar la tubería de presión en cualquier momento (el sistema de sujeción Zero-Point está fijado sin presión).
La placa base, en la que se atornilló el sistema de sujeción Zero-Point, sirve de superficie de apoyo. La herramienta de montaje adecuada está disponible bajo el número de pedido 559439.
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 561989 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 250/251 |
| Fuerza de sujeción [kN] | 1 |
| Fuerza de cierre/alimentación [kN] | 0.1 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Herramienta de montaje Nr. 559439 Apto para todos los módulos y casquillos de sujeción tamaños 250 y 251
- Casquillo de sujeción de punto cero Nr. 567135 Apto para módulos de sujeción neumáticos 6215RP-250 y -251 y módulos de sujeción mecánicos 6214RM-250 y -251
- Módulo de sujeción con función de enclavamiento, mecánico, versión enroscable Nr. 567133 Apertura mecánica, tamaño RM251
