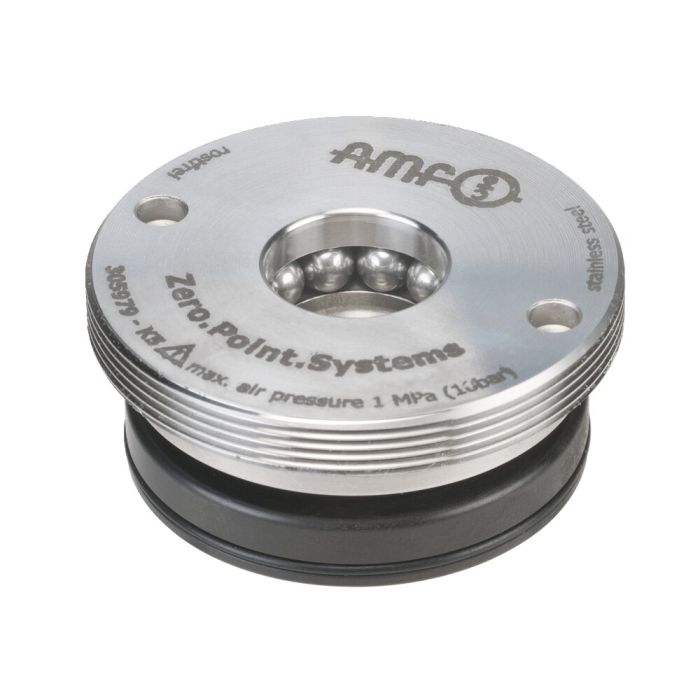

Módulo de fijación para instalación, versión roscada

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material. Para espacio reducido y baja altura de montaje.

Nota:
El módulo de fijación integrado permite elevadas fuerzas de sujeción, alimentación y cierre. Se abre neumáticamente (1) y se cierra mecánicamente mediante fuerza de resorte. Para alcanzar las fuerzas de sujeción y cierre, este debe reajustarse brevemente de forma neumática (Turbo) (2). Es posible desacoplar las tuberías de presión en cualquier momento (el módulo está fijado sin presión). Como superficie de apoyo sirve la superficie de la carcasa de montaje. Se recomienda la utilización del multiplicador de presión neumático 6370ZVL.
El módulo tensor con ventilado tiene tres conexiones: 1x neum. apertura neumática (1), 1x. ajuste neumático de sujeción (Turbo) (2), 1x neum. Función de soplado y control de apoyo (3). (El soplado neumático y el control de posición se pueden conectar opcionalmente).
La herramienta adecuada de montaje está disponible bajo el número de pedido AMF 564855.

* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
