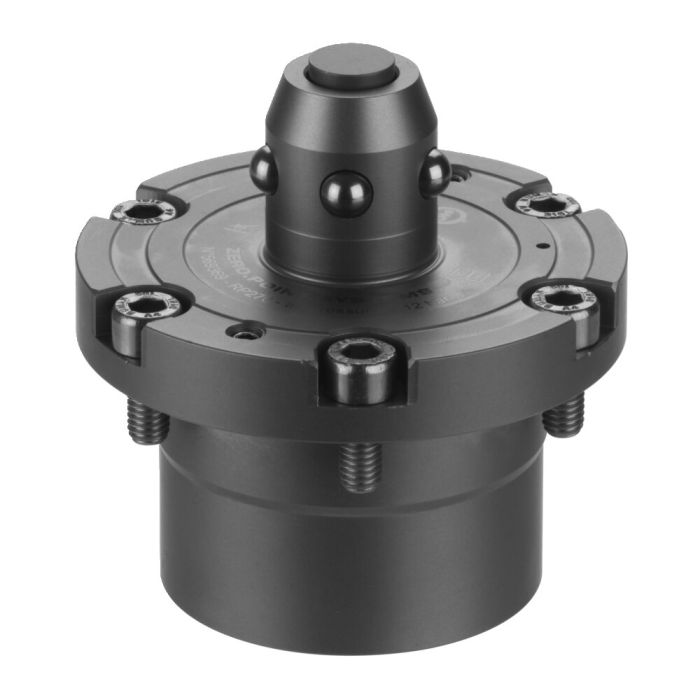

Módulo de sujeción para instalación

Acabado:
Superficie de apoyo con control integrado de soplado y apoyo.

Aplicación:
Sistema de sujeción de punto cero neumático para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material. Ideal para aplicaciones en el ámbito de automatización de transferencias, debido a que no existe un contorno de colisión en el lado inferior de la placa intercambiable.

Nota:
El sistema de sujeción Zero-Point se abre neumáticamente (1) y se cierra mecánicamente mediante la fuerza de resorte. Las tuberías de alimentación neumática pueden conectarse mediante la rosca M3 situada en la parte inferior del módulo de sujeción. El aire también se puede alimentar mediante las juntas tóricas incluidas en el volumen de suministro. Es posible desacoplar la tubería de presión en cualquier momento (el sistema de sujeción Zero-Point está fijado sin presión). La conexión (7) puede utilizarse opcionalmente como control de apoyo neumático. La ventilación se realiza a través de la toma (5).

* Tenga en cuenta las instrucciones de montaje.

Sobre demanda:
- Esquema de montaje
