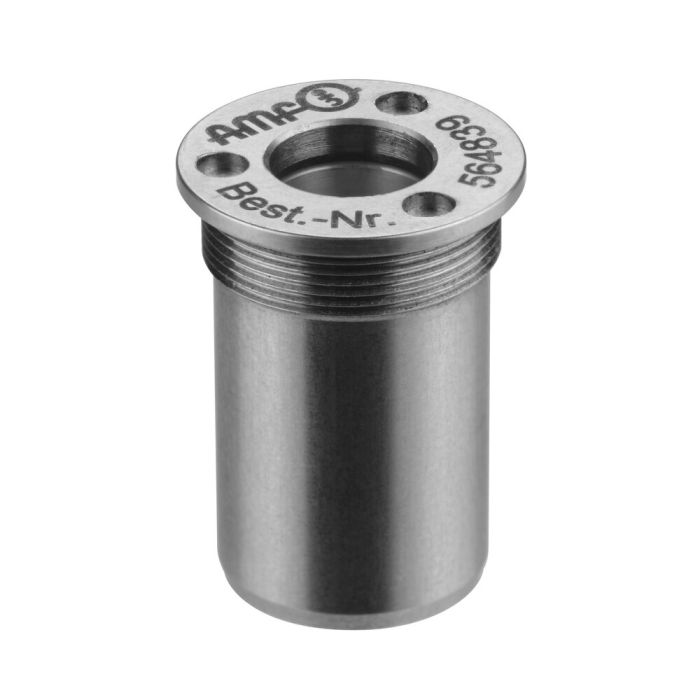

Módulo de fijación para instalación, versión roscada
Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
El módulo de sujeción integrado permite elevadas fuerzas de sujeción, alimentación y cierre. Se abre neumáticamente (1) y se cierra mecánicamente mediante fuerza de resorte. Es posible desacoplar las tuberías de presión en cualquier momento (el módulo está fijado sin presión).
El módulo de fijación dispone de una conexión:
1x apertura neumática (1).
Para un montaje sencillo, se recomienda la herramienta de montaje 6203ZMW.
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 427286 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 150/151 |
| Fuerza de sujeción [kN] | 6 |
| Fuerza de cierre/alimentación [kN] | 0.235 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Perno de sujeción tamaño 150 Nr. 427302 Para módulo de sujeción neumático n.° 6203SP-150 y 6109SP-150, perno de sujeción de punto cero
- Herramientas de ajuste para perno de sujeción de espada tamaño 150 Nr. 562804 Adecuado para número de pedido 427328
- Manguera, neumática Nr. 430140 Para la conexión neumática de módulos de fijación para estructura o estaciones de fijación
- Módulo de fijación integrado con detección de sensor para apertura y bloqueo Nr. 559089 Apertura neumática
- Módulo de sujeción con función de enclavamiento, mecánico, versión enroscable Nr. 567133 Apertura mecánica, tamaño RM251
