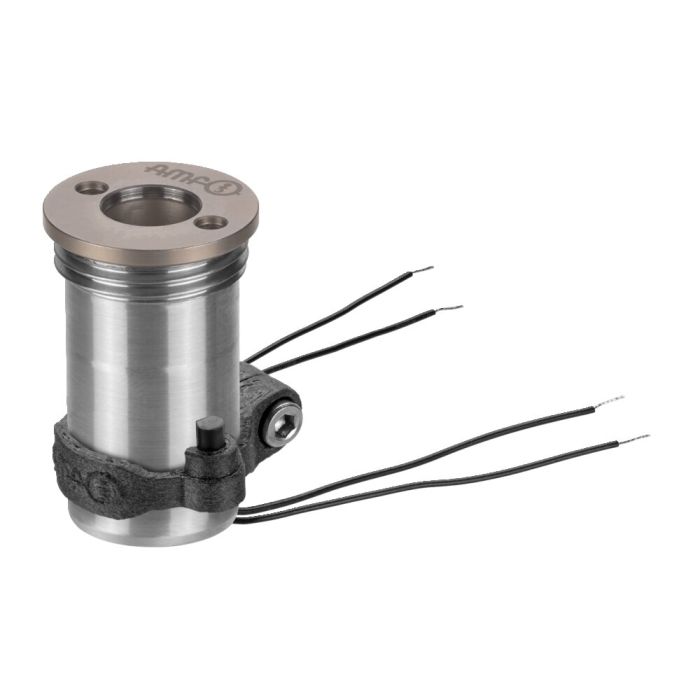

Módulo de fijación integrado con detección de sensor para apertura y bloqueo

Aplicación:
Sistema de sujeción de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
El módulo de fijación integrado permite elevadas fuerzas de sujeción, alimentación y cierre. Se abre neumáticamente (1) y se cierra mecánicamente mediante fuerza de resorte. Es posible desacoplar las tuberías de presión en cualquier momento (el módulo está fijado sin presión). El módulo de fijación dispone de una conexión:
1 = apertura neum.
El módulo de fijación integrado con detección de sensor está equipado con el juego de piezas de fijación n.° de pedido 559403. Este dispone de dos sensores Reed con cables de conexión (Ø 0,75 mm, longitud de cable 100 mm) para control de estado abierto / enclavado y una abrazadera de fijación.
Para un montaje sencillo del módulo de fijación integrado recomendamos la llave de pivotes AMF n° de pedido 50914.

* Tenga en cuenta, por favor, las instrucciones de montaje.
