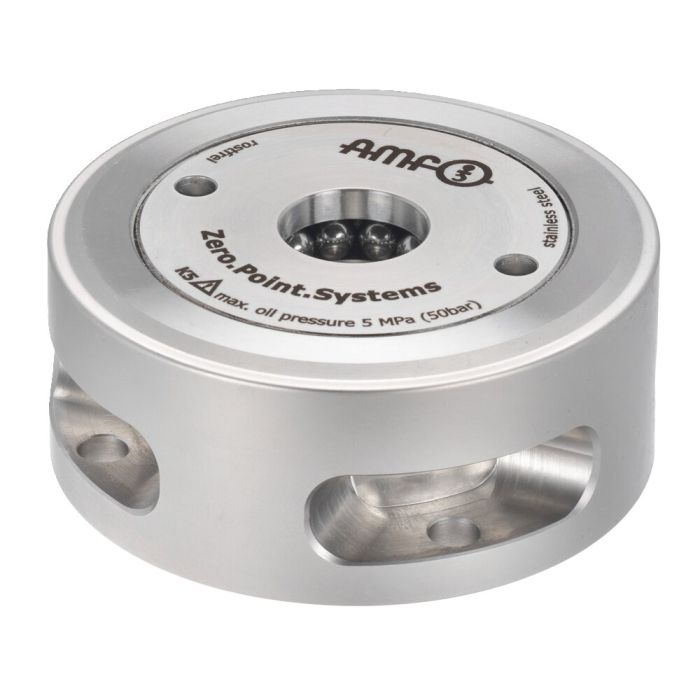

Módulo de fijación para estructura

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
El módulo de fijación para estructura presenta grandes fuerzas de sujeción, de alimentación y de cierre. Se abre de forma neumática (1) y se bloquea mecánicamente con fuerza de resorte. Para alcanzar las fuerzas de alimentación y de cierre indicadas se debe reajustar brevemente de forma neumática la tensión del módulo (Turbo) (2). Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
Como superficie de apoyo se utiliza la superficie de la carcasa.
Se recomienda utilizar el multiplicador de presión neumático n° 6370ZVL.
El módulo de fijación tiene dos conexiones:
1x apertura neumática (1) / 1 x reajuste de tensión neumático (Turbo) (2).

* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Carcasas individuales
