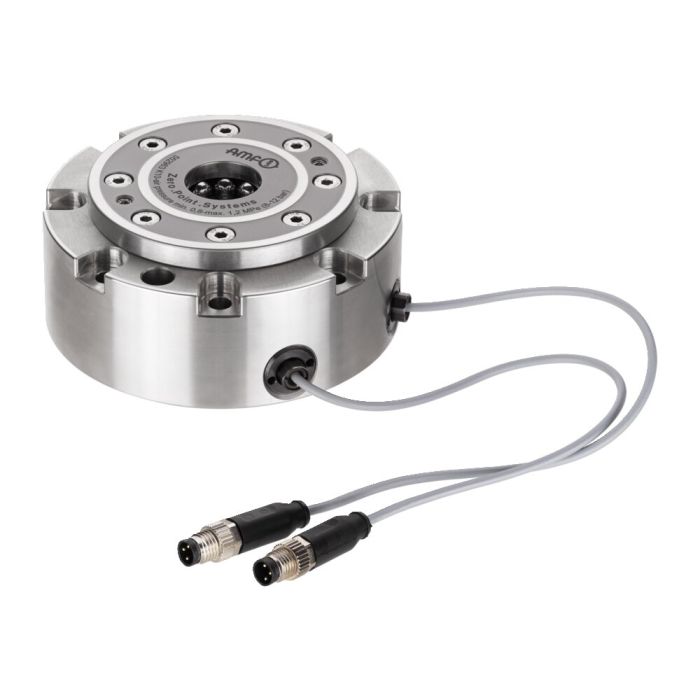

Módulo de fijación con detección de sensor para apertura y bloqueo
Aplicación:
Sistema de sujeción de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
El módulo de fijación con detección de sensor está equipado con dos sensores inductivos (tipo de conexión: enchufe S8, longitud de cable 150 mm) para el control de estado (abierto / enclavado). Se abre neumáticamente (1) y se cierra mecánicamente mediante fuerza de resorte. Es posible desacoplar la tubería de presión en cualquier momento (el módulo está fijado sin presión).
El módulo de fijación dispone de una conexión:
1 = apertura neum
* Tenga en cuenta, por favor, las instrucciones de montaje.
| Nº de pedido | 558051 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables, Módulos de fijación para estructura |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 5 |
| Fuerza de sujeción [kN] | 13 |
| Fuerza de cierre/alimentación [kN] | 1.5 |
| Consulta de automatización | Control de bloqueo, Control de apertura |
