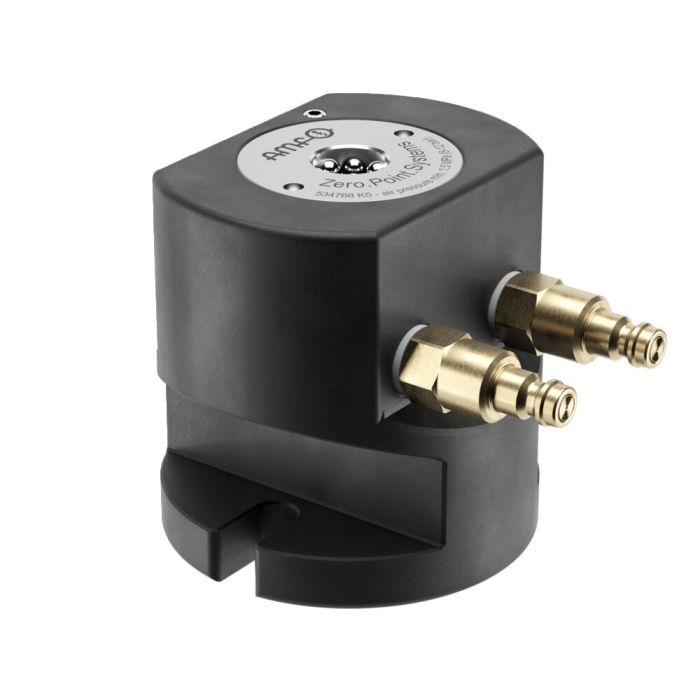

Adaptador para módulo de fijación B10 a BP5, neum.

Aplicación:
El elemento adaptador se utiliza para reducir del elemento intermedio del tamaño B10 al módulo de fijación neumático BP5. Las piezas o los dispositivos se pueden fijar de forma repetida y exacta directamente en el módulo de fijación neumático BP5 mediante pernos de sujeción.
Este sistema de sujeción se puede utilizar para colocar piezas en la máquina a la altura necesaria para el mecanizado en cinco lados o para fijar piezas con rapidez y seguridad de forma escalonada y a diferentes alturas de sujeción en la mesa de la máquina.

Nota:
Número de pedido del casquillo de centraje de Ø 15 mm: 535732
El acoplamiento rápido neumático, en versión de enchufe, y los tornillos de fijación están incluidos en el suministro.
* Tenga en cuenta, por favor, las instrucciones de montaje.

El módulo de fijación dispone de dos conexiones:
1 = apertura neum.
2 = reapriete neumático (Turbo)

Ventajas:
Fijación sencilla, rápida y flexible de piezas con contornos difíciles en la mesa de la máquina. Especialmente apropiado para ajustar piezas o dispositivos de sujeción a la altura de mecanizado requerida y fijarlos con seguridad en la máquina-herramienta.
