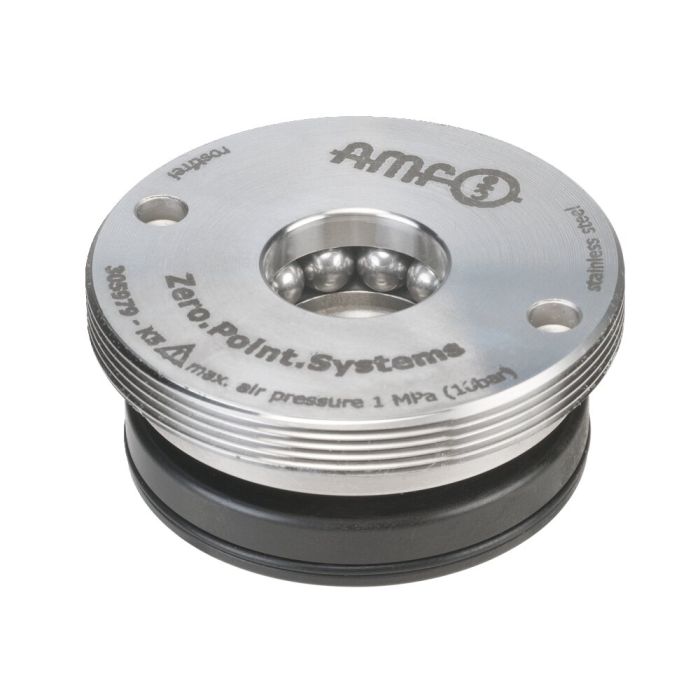

Módulo de fijación para instalación, versión roscada

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material. Para espacio reducido y baja altura de montaje.

Nota:
El módulo de fijación integrado permite elevadas fuerzas de sujeción, alimentación y cierre. Ésta se abre hidráulicamente (1) y se enclava mecánicamente mediante fuerza de resorte. Es posible desacoplar los conductos de presión en cualquier momento (el módulo está fijado sin presión).
Como superficie de apoyo sirve la superficie de la caja de montaje.
El módulo tensor con ventilado tiene dos conexiones: 1x abierto hidr. (1), 1x Función de soplado y control de apoyo (3). (El soplado neumático y el control de posición se pueden conectar opcionalmente).
La herramienta adecuada de montaje está disponible bajo el número de pedido AMF 564855.
* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
