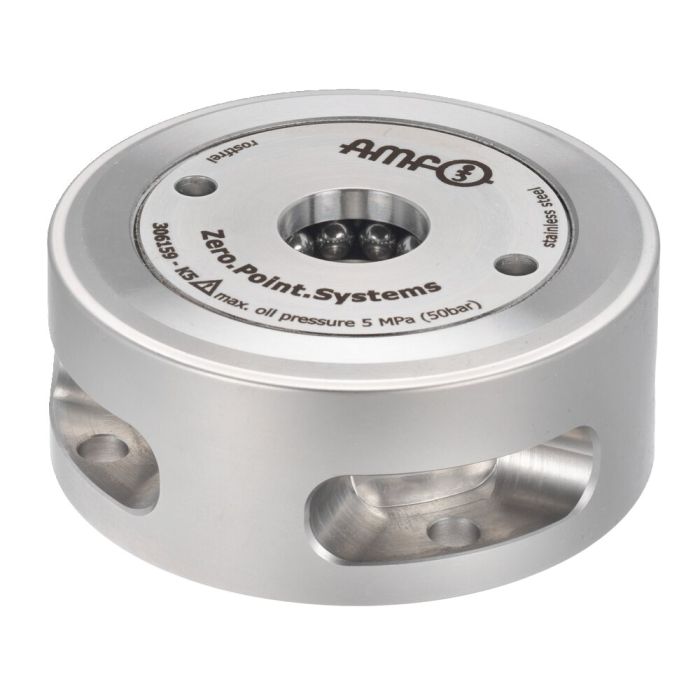

Módulo de fijación para estructura
Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
El módulo de fijación para estructura presenta grandes fuerzas de sujeción, de alimentación y de cierre. Se abre de forma hidráulica (1) y se bloquea mecánicamente con fuerza de resorte. Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
Como superficie de apoyo se utiliza la superficie de la carcasa.
El módulo de fijación tiene una conexión: 1x apertura hidráulica (1).
* Tenga en cuenta, por favor, las instrucciones de montaje.
Sobre demanda:
- Carcasas individuales
| Nº de pedido | 306159 |
|---|---|
| Tipo de producto | Módulos de fijación para estructura |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 5 |
| Fuerza de sujeción [kN] | 13 |
| Fuerza de cierre/alimentación [kN] | 5 |
