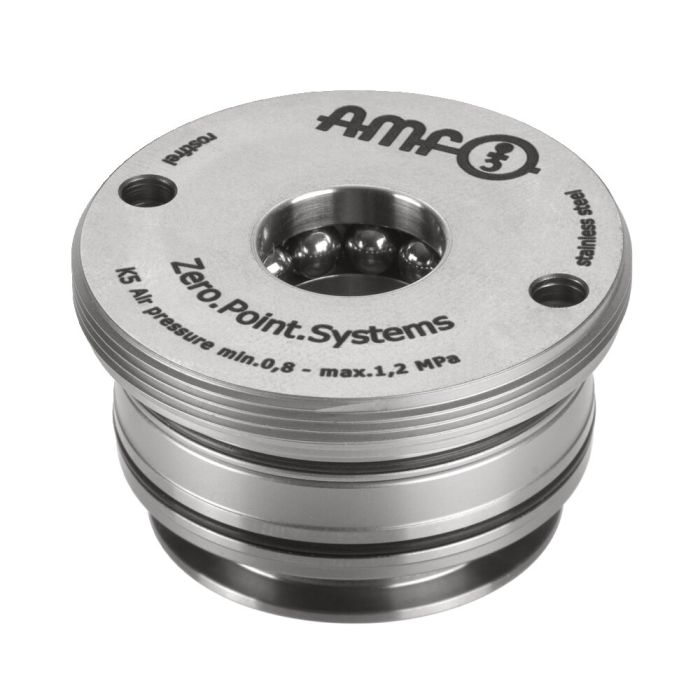

Módulo de fijación para instalación para soluciones de automatización, versión roscada
Acabado:
Soplado central, control de apoyo, control de apertura y enclavamiento.
Aplicación:
Sistema de fijación de punto cero para soluciones de automatización, para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.
Nota:
Control de bloqueo: presión dinámica con el módulo de sujeción enclavado, flujo con el módulo de sujeción abierto.
Control de apertura: presión dinámica con el módulo de sujeción abierto, flujo con el módulo de sujeción bloqueado.
El módulo de sujeción integrado se abre neumáticamente y se bloquea mecánicamente mediante fuerza de resorte. Para alcanzar las fuerzas de sujeción y cierre, este debe reajustarse brevemente de forma neumática (Turbo) (5).
Es posible desacoplar la tubería de presión en cualquier momento (el módulo está fijado sin presión).
Como superficie de apoyo sirve la superficie de la caja de montaje integrado. Se recomienda la utilización del multiplicador de presión de neumático 6370ZVL. La herramienta de montaje adecuada está disponible bajo el número de pedido AMF 41046.
El módulo de sujeción dispone de cinco conexiones:
1 = control neum.
3 = soplado neum.
4 = control neum. de apertura entrada
5 = reapriete neum. y ventilación
8 = control neum. de enclavamiento entrada
* Tenga en cuenta las instrucciones de montaje.
Sobre demanda:
- Esquemas de montaje
| Nº de pedido | 561992 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Neumático |
| Tamaño módulo de fijación | 5 |
| Fuerza de sujeción [kN] | 13 |
| Fuerza de cierre/alimentación [kN] | 1.5 |
| Consulta de automatización | Control de bloqueo, Control de apertura, Control de apoyo |
