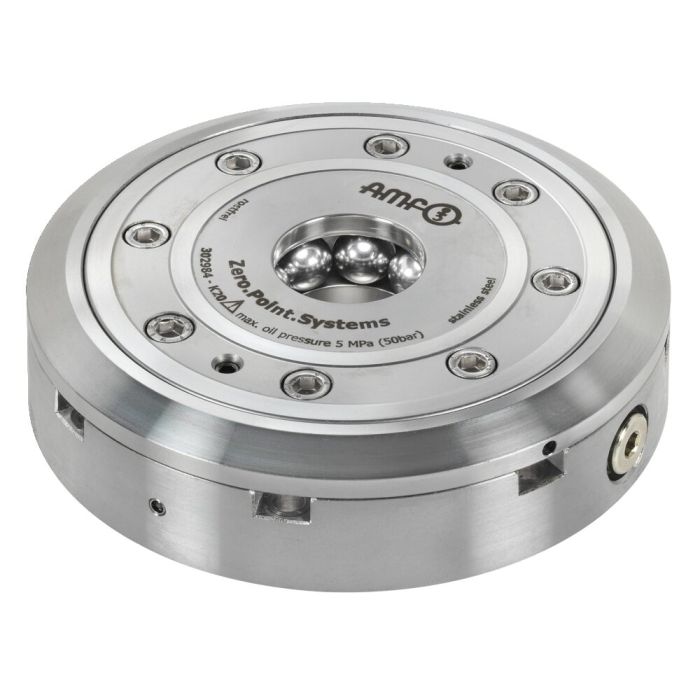

Módulo de fijación para instalación, versión con brida

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material.

Nota:
La versión con brida permite un montaje más fácil en el cuerpo base. Se posiciona exactamente mediante la función de centrado. El módulo de fijación puede ser alimentado mediante tubo y racor o junta tórica.
Se abre de forma hidráulica (1) y se bloquea mecánicamente con fuerza de resorte. Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa).
El módulo de fijación con soplado y control de posición tiene dos conexiones:
1x apertura hidráulica (1), 1x soplado neumático y control de posición (3). (El soplado neumático y el control de posición se pueden conectar opcionalmente).

* Tenga en cuenta, por favor, las instrucciones de montaje.
