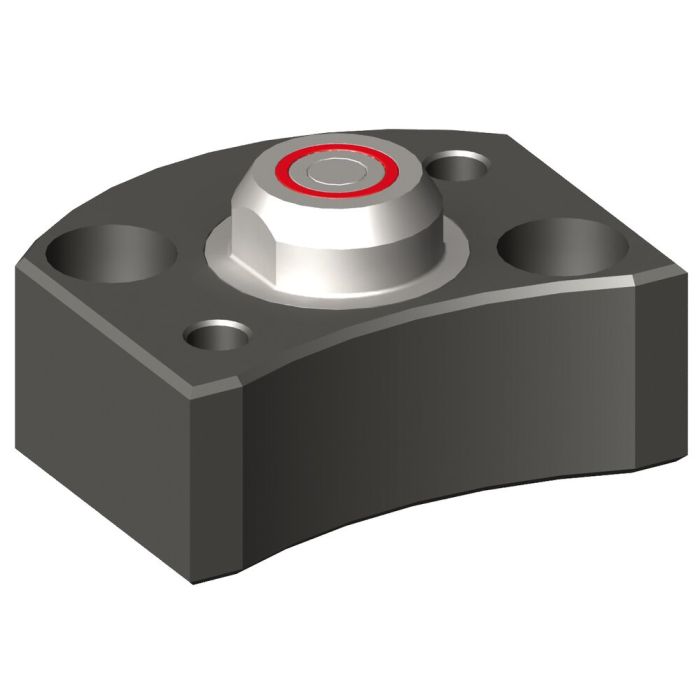

Adaptador del dispositivo de acoplamiento
Aplicación:
Los dispositivos de acoplamiento sirven para la transmisión de medios fluidos o gaseosos libre de fugas y se ajustan a la altura de la tapa del módulo de fijación para instalación.
Nota:
El dispositivo y la boquilla de acoplamiento tienen que ser guiadas cuando la distancia entre las superficies frontales de sellado es de 2-3 mm. No se debe sobrepasar la tolerancia de posicionamiento radial (+/- 0,2 mm). Los acoplamientos sólo se pueden acoplar en posición sin presión.
Se debe tener en cuenta la fuerza de acoplamiento resultante de la presión hidráulica según la fórmula F[N] = 15,4 x p [bar] entre la boquilla de acoplamiento y el dispositivo.
| Nº de pedido | 424184 |
|---|---|
| Tipo de producto | Módulos de fijación enroscables |
| Modo de funcionamiento | Hidráulico, Neumático |
| Tamaño módulo de fijación | 40 |
Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.
| Zona | Idioma | Nombre del archivo | Tipo | Tamaño del archivo |
|---|
Para descargas generales, como catálogos y folletos, haga clic aquí.
- Adaptador de la boquilla de acoplamiento Nr. 424242 Adecuado para dispositivo de acoplamiento nº 6370ZMMG / ZMM
