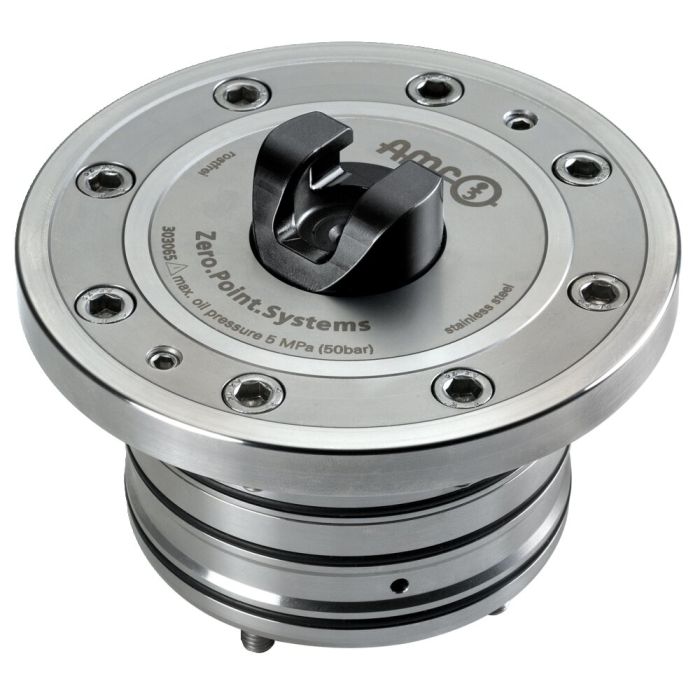

Módulo de sujeción rápida horizontal

Acabado:
Se puede seleccionar de manera estándar un movimiento de extensión y de contracción, manual o hidráulico, del émbolo de suspensión.
- El módulo tiene una conexión: 1x apertura hidráulica (1),
- El módulo con movimiento de extensión hidráulico tiene tres conexiones: 1x apertura hidráulica (1),
1x extensión hidráulica de los émbolos de suspensión (5), 1x contracción hidráulica de los émbolos de suspensión (4).

Aplicación:
Sistema de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado con y sin arranque de material. Para montaje en escuadras, cubos y torres de sujeción. El cilindro de fijación rápida horizontal se utiliza para sustituir dispositivos de forma rápida y sencilla con el émbolo de suspensión con fuerza manual, hidráulica o dispositivo de manipulación.

Nota:
El módulo horizontal de sujeción rápida presenta grandes fuerzas de sujeción, de alimentación y de cierre. Se abre de forma hidráulica (1) y se bloquea mecánicamente con fuerza de resorte. Por consiguiente, es posible desacoplar la línea de alimentación de presión (el módulo queda cerrado sin necesidad de presión externa). El peso máximo de cada émbolo de suspensión no puede ser mayor de 5 kN para KH20 o de 8 kN para KH40.

* Tenga en cuenta, por favor, las instrucciones de montaje.

Sobre demanda:
- Esquemas de montaje
