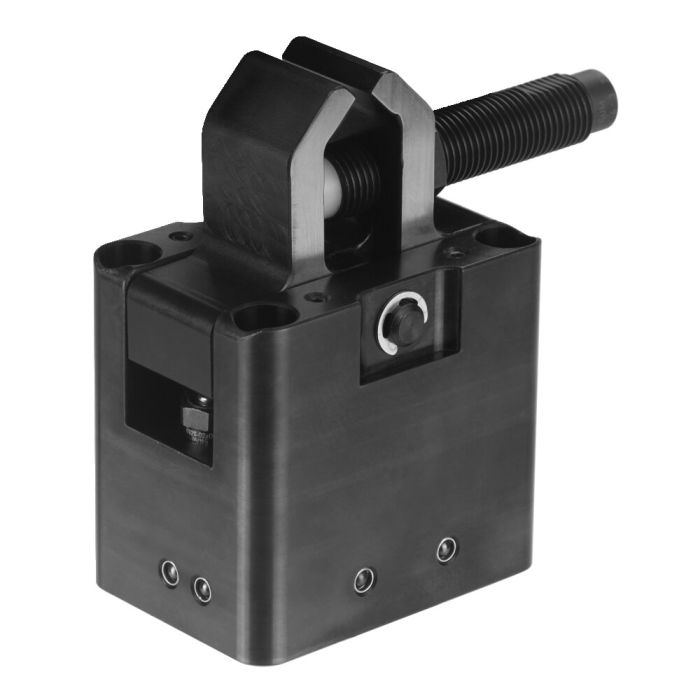

Pinza de fijación
Acabado:
Cuerpo de acero, pavonado. Palanca de fijación de acero templado por cementación. El accionamiento de las palancas de fijación se realiza mediante dos cilindros enroscables de simple efecto. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo. En el volumen de suministro se incluyen un freno de avance de aceite y cuatro tornillos de fijación M6 x 70. En la alimentación está integrada un cartucho filtrante con junta tórica.
Aplicación:
La pinza de fijación impide vibraciones en la pieza durante el mecanizado. La pinza de fijación no es apta para el posicionamiento, sino para sujetar las piezas.
Características:
La pinza de fijación mantiene sujeta la pieza sin deformarla. La pieza bruta de la palanca de fijación permite realizar las formas de sujeción más diversas.
Nota:
Reposición de las palancas de fijación mediante freno de avance de aceite. La reposición también puede realizarse mediante un resorte, éste no está incluido en el volumen de suministro.
| Nº de pedido | 562215 |
|---|---|
| Presión efectiva máx. [bar] | 250 |
| Fuerza de tracción máx. [kN] | 1.25 |
| Fuerza de retención máx. [kN] | 0.78 |
| Tipo de accionamiento | Doble efecto |
| Carrera [mm] | 14 |
