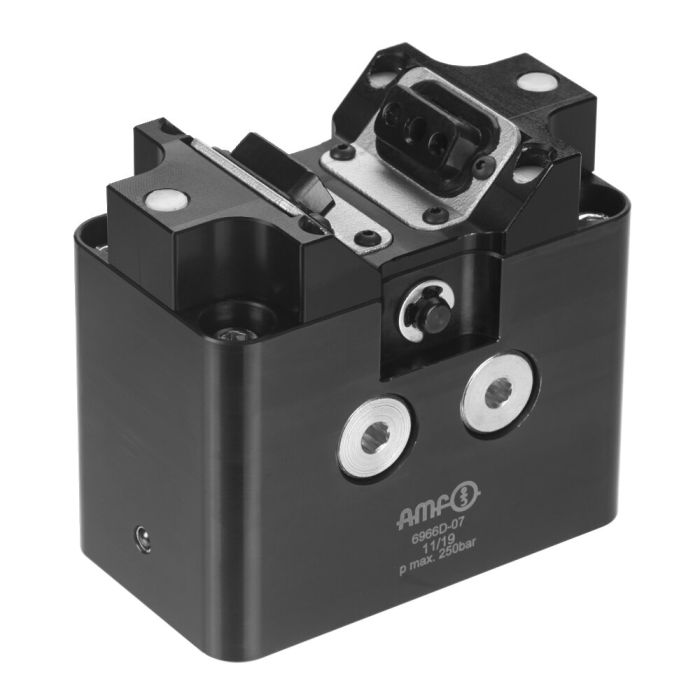

Pinza de fijación
Acabado:
Cuerpo de acero, pavonado. Alojamiento de palanca de fijación de acero templado por cementación. El accionamiento del alojamiento de la palanca de fijación se realiza a través de dos vástagos montados en la carcasa. Suministro de aceite mediante canales de aceite en el cuerpo del dispositivo. En el volumen de suministro se incluyen cuatro tornillos de fijación M8 x 80 y dos juntas Viton para el alojamiento de la palanca de fijación.
Aplicación:
La pinza de fijación impide vibraciones en la pieza durante el mecanizado. La pinza de fijación no es apta para el posicionamiento, sino para compensar y sujetar las piezas, con una precisión de repetición de 0,02 a 0,03 mm.
Características:
La pinza de fijación mantiene sujeta la pieza sin deformarla.
Nota:
Las palancas de fijación pueden diseñarse individualmente, estas no se incluyen en el volumen de suministro.
* dato de fuerza de retención con longitud de palanca 0
| Nº de pedido | 562217 |
|---|---|
| Presión efectiva máx. [bar] | 250 |
| Fuerza de tracción máx. [kN] | 7.8 |
| Fuerza de retención máx. [kN] | 6.7 |
| Tipo de accionamiento | Doble efecto |
