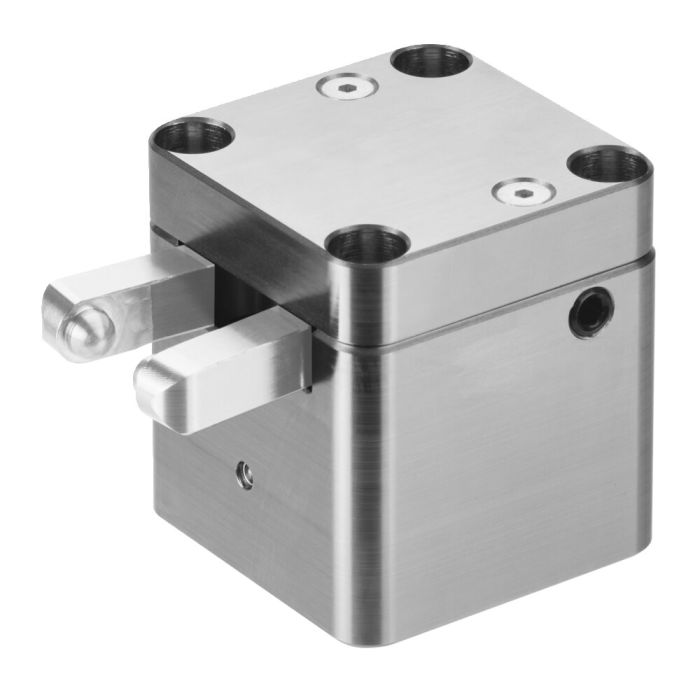

Pinza de sujeción compensadora

Acabado:
Cuerpo base de acero. Superficie exterior galvanizada. Palanca de fijación de acero templado por cementación. El accionamiento de las palancas de fijación se realiza mediante un émbolo de efecto simple. Palanca de fijación estándar no incluida en el volumen de suministro. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo.

Aplicación:
La pinza de sujeción compensadora se emplea en dispositivos de sujeción, para una fijación flotante y sin deformación de piezas. Se pueden emplear múltiples pinzas de sujeción compensadoras, sin deformar la pieza. El elemento impide vibraciones en la pieza durante el mecanizado. La pinza de fijación de compensación no es apta para el posicionamiento, sino para sujetar las piezas.

Características:
La pinza de fijación de compensación mantiene sujeta la pieza sin deformarla. La pieza bruta de la palanca de fijación permite realizar las formas de sujeción más diversas.

Nota:
La pieza debe estar sujeta, antes de accionar la pinza de sujeción compensatoria, para evitar un desplazamiento.
Reposición de las palancas de fijación mediante muelle de presión. El bloqueo de la palanca de bloqueo se produce mediante el disco de bloqueo.
Fuerza de bloqueo [kN] = fuerza de émbolo [kN] * 22 [mm]/longitud de palanca [mm].
Ej. Palanca de bloqueo estándar a 100 bar 3,1 x 22/37 = 1,8 kN

* Indicaciones con palanca de fijación, estándar
