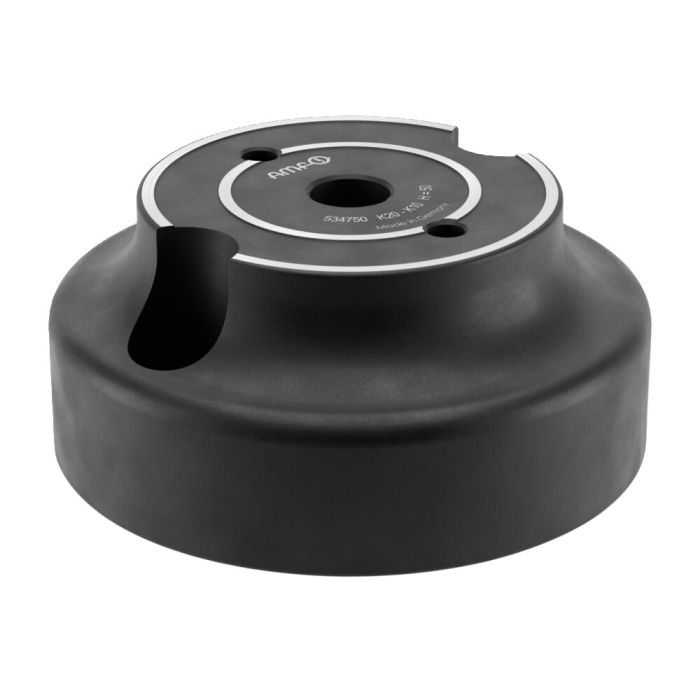

Adaptador Redução de KH20, KP20, KP10.3 para B10
Aplicação:
O elemento adaptador é utilizado para reduzir os tamanhos KH20, KP20 e KP10.3 dos módulos para um elemento intermediário de tamanho B10. Podem ser adaptados elementos intermediários ou elementos de construção.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa de máquina com espaçamentos e diferentes alturas de fixação.
Observação:
Números de pedido das mangas de centralização:
- Ø15: nº de enc. 535732
- Ø16: nº de enc. 78006
- Ø22: nº de enc. 78238
Os parafusos para fixação estão incluídos no conteúdo fornecido.
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 534750 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Pneumático, Hidráulico |
| Tamanho módulo de fixação | 10 |
