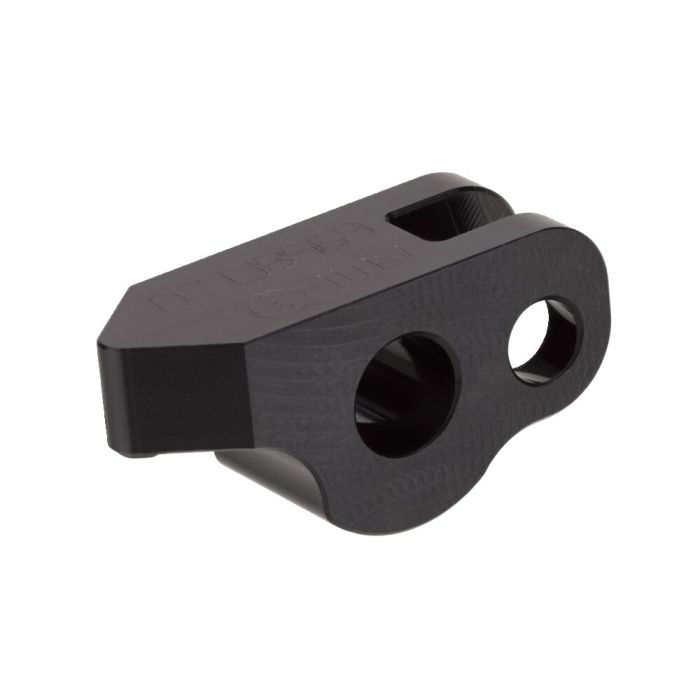

Alavanca de aperto

Para fixador vertical 6958DU e 6958DT, alavanca de carga 15 mm, força de aperto máx. 1,8 kN

N.º de encomenda

553428

N.º de encomenda	Nº do artigo	Força de aperto F1 de 100 bar [kN]	Força de aperto F1 de 250 bar [kN]	b	C	ØD	ØE	G	k	L	N	N1	P	R	R1	Peso [g]
326215	6958D-16-04	1,3	3,3	12	18,0	8	6	90	8	38,0	5,0	4,5	12	2,0	5,0	31
326322	6958D-20-04	2,1	5,2	14	21,0	10	7	80	10	44,5	4,5	7,0	16	2,5	7,5	60
326413	6958D-25-04	2,6	8,2	17	25,5	12	9	80	11	53,5	7,0	7,0	20	3,0	7,5	94
327551	6958D-32-04	5,3	13,4	20	30,0	15	11	80	13	64,0	8,0	7,5	26	4,0	8,0	178
553428	6958D-12-04	0,7	1,8	10	15,0	6	4	90	7	30,5	5,0	3,4	10	1,5	4,0	19

Concepção:
Aço temperado, temperado e polido.

Aplicação:
Para fixador vertical 6958DU e 6958DT.

Observação:
Ter em mente a pressão de aperto, a relação de alavancagem, o deslocamento volumétrico e o peso do braço de fixação.
