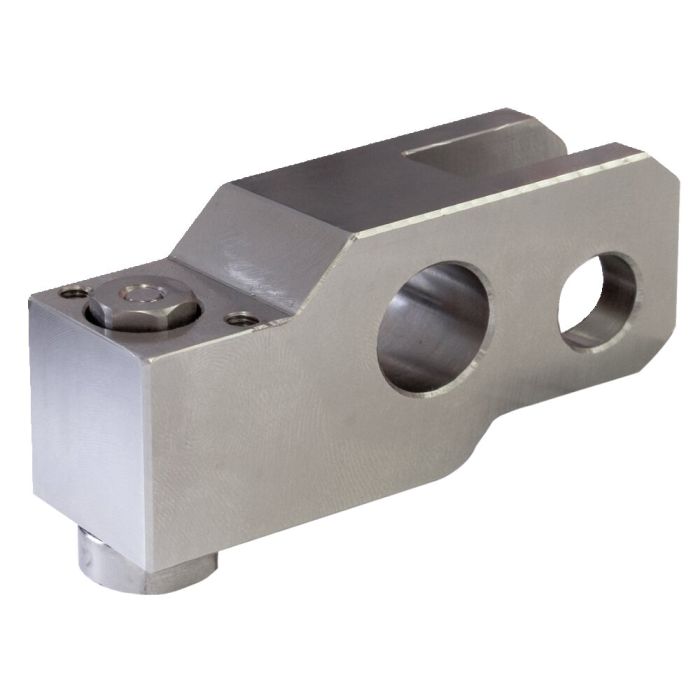

Alavanca de aperto, padrão

Para tensor de alavanca 6959KL, alavanca de carga 42 mm, força de aperto máx. 21,6 kN

N.º de encomenda

325308

N.º de encomenda	Nº do artigo	Força de aperto F1 de 100 bar [kN]	Força de aperto F1 de 350 bar [kN]	Peso [g]
325241	6959KL-16-30	1,5	5,4	65
325266	6959KL-20-30	2,4	8,4	203
325282	6959KL-25-30	3,8	13,2	286
325308	6959KL-32-30	6,2	21,6	522
325324	6959KL-40-30	9,7	33,8	867

N.º de encomenda	b	C	ØD	ØE	H	H1	H2	H3	H4	H5	k	L	P	SW1	SW2
325241	16,0	21,0	10	8	21	15	2	8	3	5	21	50	15	11	11
325266	21,0	27,5	14	10	31	25	6	15	3	5	31	68	20	11	11
325282	24,0	31,5	16	12	35	27	6	17	3	8	35	76	24	11	13
325308	32,0	42,0	20	16	42	27	6	19	3	15	35	95	30	11	13
325324	39,5	51,5	26	20	52	27	10	27	3	25	35	117	35	11	17

Concepção:
Aço temperado, temperado e quimicamente niquelado. Fornecimento com parafuso de pressão.

Aplicação:
Para tensor de alavanca 6959KL.

Observação:
Ter em mente a pressão de aperto, a relação de alavancagem, o deslocamento volumétrico e o peso do braço de fixação.
