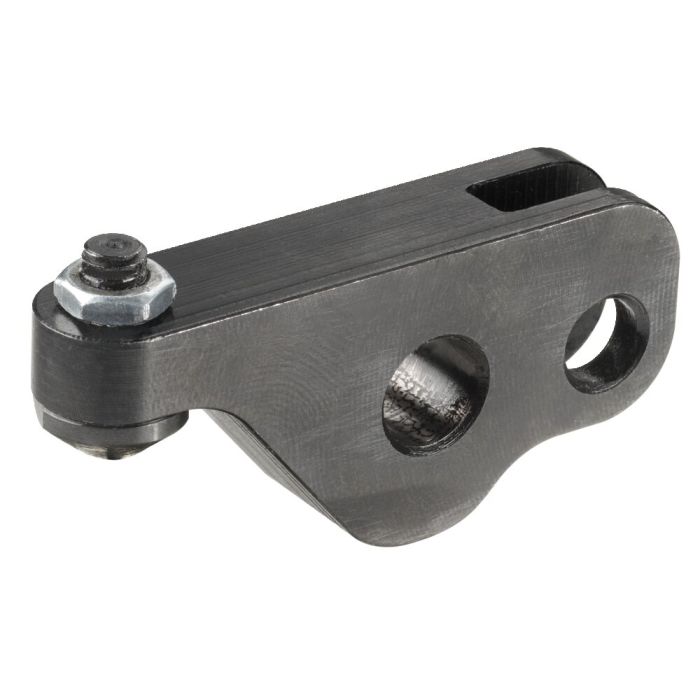

Alavanca de aperto, padrão

Para tensor de alavanca 6959C, alavanca de carga 37 mm, força de aperto máx. 7,9 kN

N.º de encomenda

325464

N.º de encomenda	Nº do artigo	Força de aperto F1 de 100 bar [kN]	Força de aperto F1 de 250 bar [kN]	Peso [g]
325225	6959C-16-30	1,2	3,1	70
325233	6959C-20-30	1,9	4,9	106
325274	6959C-32-30	5,2	12,9	395
325464	6959C-25-30	3,1	7,9	222
325522	6959C-12-30	0,67	1,7	35

N.º de encomenda	b	C	ØD	ØE	G	H	k	L	N	O x T	H7	P	R	SW1	SW2
325225	16,5	26	9	7	50°	7,0	12,0	55,5	26,7	M5 x 16	4,0	12	6,0	8	2,5
325233	19,5	31	10	8	50°	8,0	13,0	65,0	32,4	M6 x 20	7,0	15	7,5	10	3,0
325274	30,0	45	17	13	45°	12,0	17,0	100,0	50,0	M10 x 30	13,0	24	2x8	17	5,0
325464	24,0	37	13	10	45°	10,0	15,0	80,0	37,0	M8 x 20	5,0	20	6,0	13	4,0
325522	13,5	22	7	5	50°	4,5	8,5	45,5	20,8	M4 x 12	3,5	10	5,0	7	2,0

Concepção:
Aço temperado, retificado e polido. Fornecimento com parafuso de pressão ISO 4027 classe de dureza 45H.

Aplicação:
Para tensor de alavanca 6959C.

Observação:
Ter em mente a pressão de aperto, a relação de alavancagem, o deslocamento volumétrico e o peso do braço de fixação.
