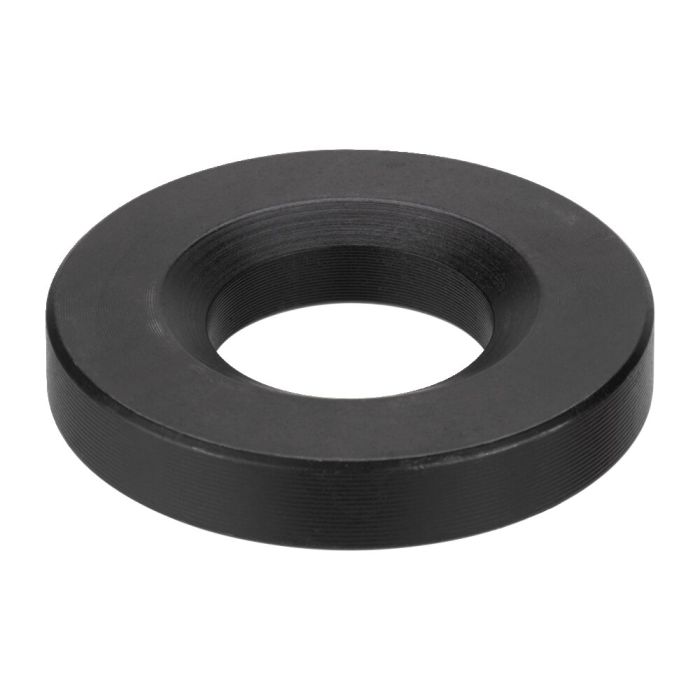

Arruela côncava

Para fixação em furos chanfrados em grampos, tamanho M8, ⌀ 24 mm

N.º de encomenda

81984

N.º de encomenda	Tam.	D2	D4	D5	H3	F máx. [kN]	UE	Peso [g]
81984	M8	9,6	24	14,5	5	17	100	13
81992	M10	12	30	18,5	5	26	100	19
82008	M12	14,2	36	20	6	38	100	32
82016	M14	16,5	40	24,8	6	53	50	48
82024	M16	19	44	26	7	73	50	56
82032	M20	23,2	50	31	8	117	25	94
82040	M24	28	60	37	10	168	10	169
82057	M30	35	68	49	12	269	-	230
82065	M36 *	42	80	60	12	394	-	350
82073	M6	7,1	17	11	4	9	25	5,5
82081	M42 *	49	100	70	15	-	-	640
82099	M48 *	56	108	82	17	-	-	830

Observação:
F máx. = força de aparafusamento máx. transmissível.

* Tamanho não incluído na DIN, dimensões semelhantes à DIN
