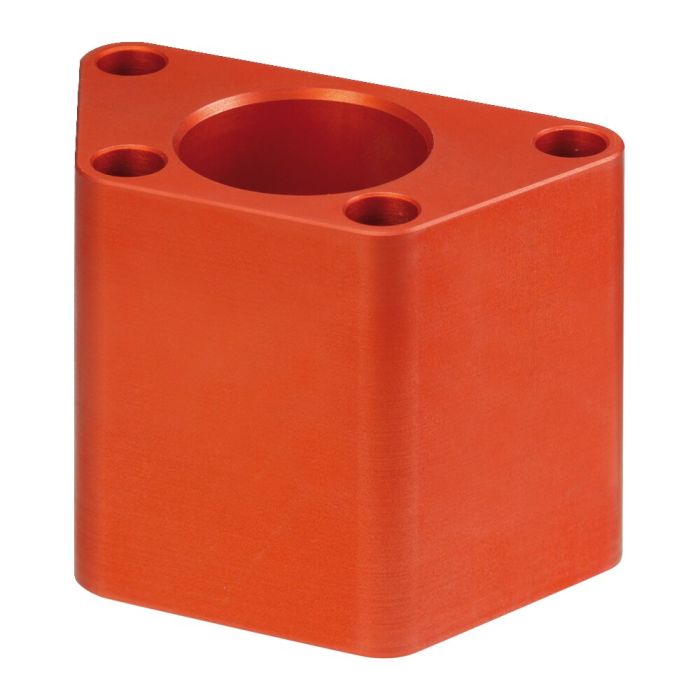

Bloco de construção
Com ligação de anel em O e ligação roscada, altura 60 mm
N.º de encomenda
323121
Acabado:
Alumínio anodizado, vermelho.
Material fornecido com anel em O Ø9x2, bujões roscados e parafusos de fixação.
Aplicação:
O bloco de construção com ligação de anel em O por baixo e ligação de aparafusamento pode ser unido mediante flange ao dispositivo como adaptador através do canal de comando sem restrições para a parte cilíndrica do fixador vertical.
Observação:
A superfície do flange no dispositivo tem de ser plana e ter uma qualidade de superfície de Rz 6,3 na área da superfície de vedação do anel em O. Outros comprimentos estão disponíveis a pedido.
| N.º de encomenda | 323121 |
|---|---|
| Tipo de produto | Bloco de construção |
