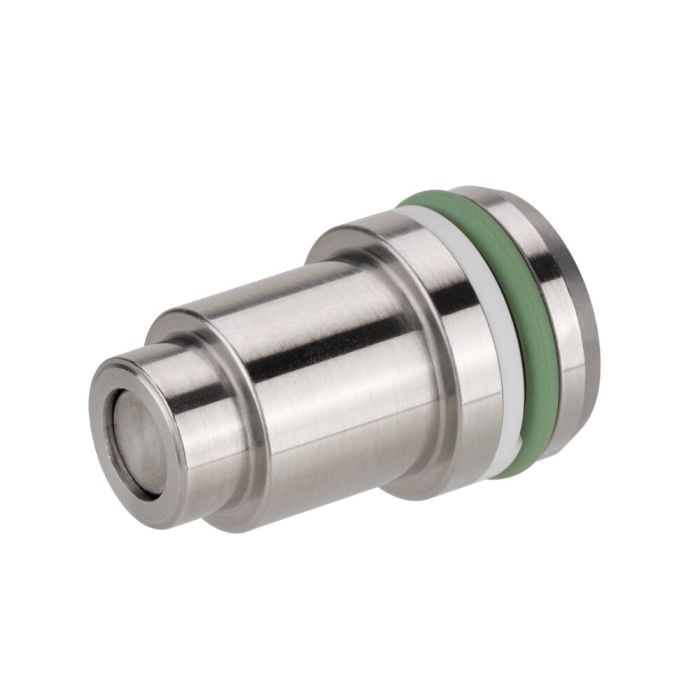

Bocal de acoplamento, modelo roscado

Concepção:
Corpo base e peças interiores em aço inoxidável. Vedações em NBR, Viton, POM e PU.

Aplicação:
Os acoplamentos servem para a transferência sem perdas de meios líquidos ou em forma de gás. Os elementos de acoplamento são montados numa caixa de alojamento. A vedação entre o sistema mecânico de acoplamento e o niple de acoplamento e está integrada no sistema mecânico. Em caso de eventual desgaste possível substituir a vedação. O sistema mecânico de acoplamento é sempre aplicado com um niple de acoplamento da variante oferecida. Conforme a versão podem ser anexados sob pressão os acoplamentos até à pressão máx. de funcionamento.

Características:
A mecânica e o niple de acoplamento se opõem ao processo de acoplamento coaxial. As caixas de alojamento de ambas as peças devem ser inseridas aprox. 2-3 mm antes do contato das superfícies de vedação do topo. A tolerância radial de posicionamento não pode ser excedida. A força de acoplamento entre o bocal de acoplamento e o mecanismo criado pela pressão hidráulica segundo a fórmula NW3: F [N] = 9,4 x p [bar], NW5: F [N] = 15,4 x p [bar], NW8: F [N] = 31,4 x p [bar] deve ser absorvida externamente pela força ou pela fórmula. A vedação do sistema mecânico de acoplamento é efetuada na base do furo de alojamento. Deve-se manter a precisão exigida e a qualidade da superfície do furo de alojamento.

Observação:
As superfícies de vedação frontais, de acção axial devem ser protegidas contra a sujidade. Assim, tendo os elementos de acoplamento frontais contornos lisos e planos, o risco de sujidade é reduzido e a possibilidade de uma limpeza das superfícies de vedação por parte do cliente antes de um processo de acoplamento melhora. É possível atingir bons resultados com a lavagem e, de seguida, sopro com ar.
Tolerância de posicionamento em direcção axial em todos os elementos de acoplamento: +0,5 mm.
Tolerância de posicionamento em direcção radial em elementos de acoplamento: +/- 0,3 mm.
Tolerância angular admissível: +/- 1°.

Sob consulta:
Mais medidas disponíveis a pedido.

*a 0 bar; corresponde completamente à força de mola, incluindo a mola do bocal de acoplamento
